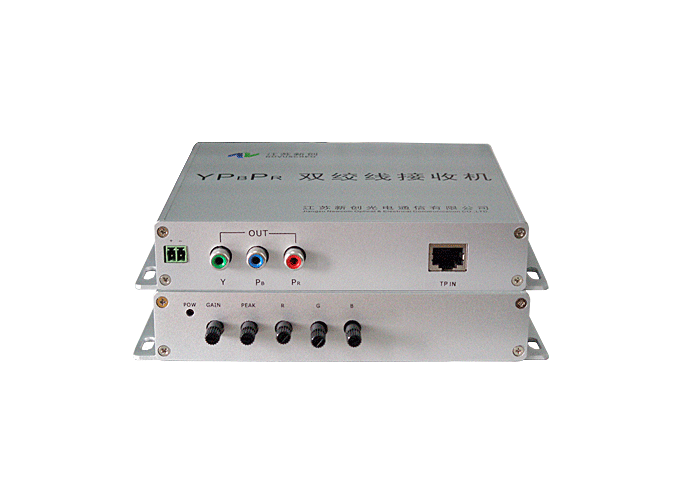

YPbPr雙絞線延長器是江蘇新創自主研發創新，專門爲YPbPr接口雙絞線延長、長線驅動、中繼分配或擴展而設計。通過使用本雙絞線延長器，你可以將攝像機、工業照相機或任何視頻源輸出的YPbPr信号長距離傳輸到監控中心。由于采用雙絞線傳輸，因此大大的降低了用戶電纜成本，系統造價低廉實用，并且用戶可以直接使用已有的布線系統接入或輸出。自動支持任意分辨率隔行或逐行YPbPr色差、RGB分量高清視頻信号，色差高清最高可支持HDTV1080p/1080i 1920x1080@60Hz分辨率，RGB分量高清最高可支持UXGA 1600x1200@60Hz或 WUXGA 1920x1080@60Hz，最大帶寬500MHz。内置電纜自動均衡器，因此大大降低及保證了分配輸出的波形失真，提高了輸入輸出信号質量，最大通信距離可達300米。經過專業的視音頻測試儀嚴格測試，可随機提供詳細測試指标。

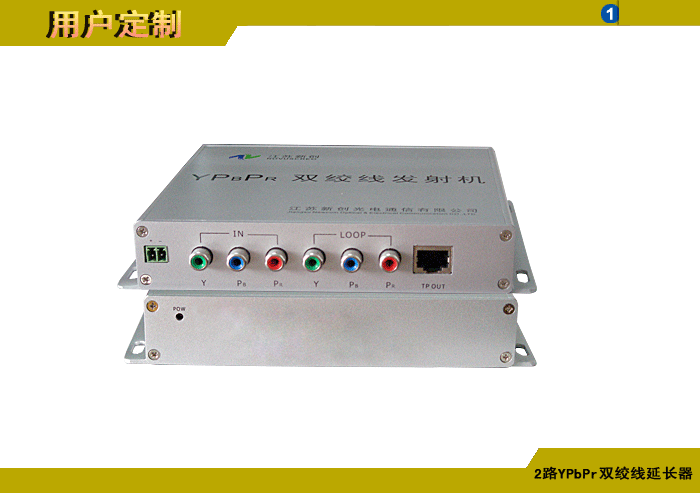

　　YPbPr雙絞線延長器可根據用戶的應用場合和需求不同而特殊設計，産品可分爲通用型、工業型、高可靠、車載型、防水型等等封裝類型和可靠性級别，也可以根據用戶特殊要求定制和組合封。

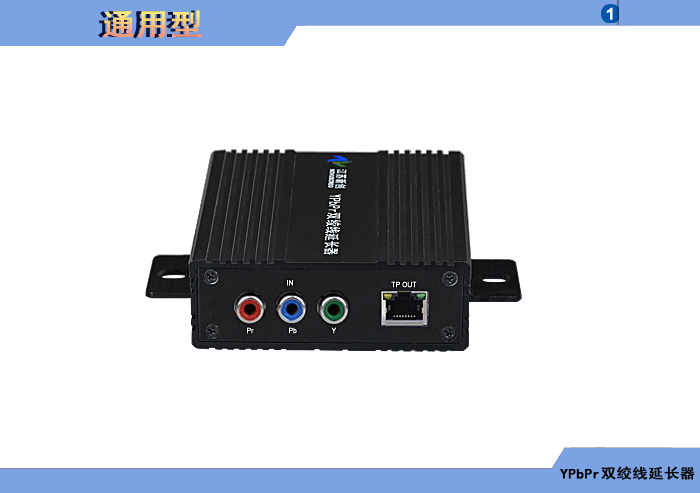

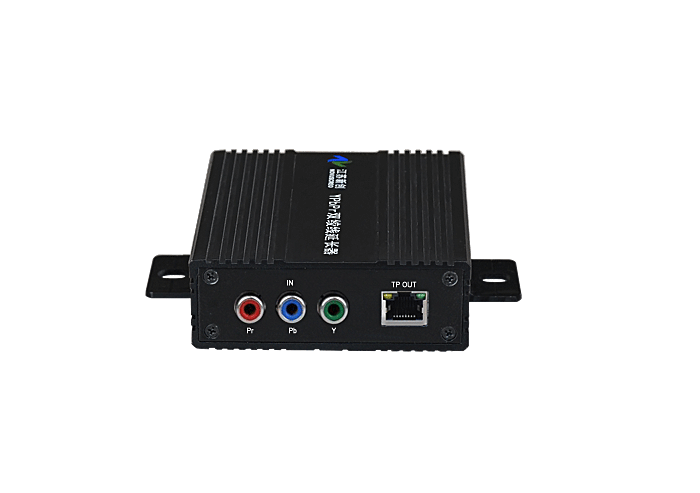

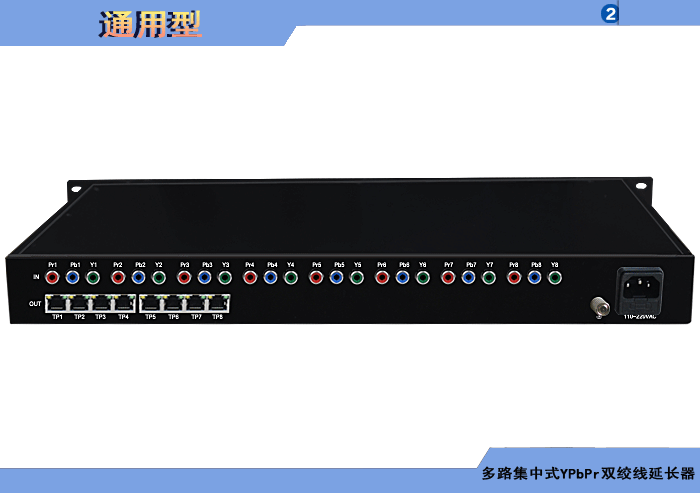

　　YPbPr雙絞線延長器通用型封裝性價比高，滿足大多數應用場合，性能質量穩定。
　　YPbPr雙絞線延長器防雷型封裝适合野外和多雷電區域使用，特别針對雷擊浪湧損害而設計。信号接口和輸入電源内置了各種專業的防雷和浪湧保護器，采用兩級粗細抗雷擊保護裝置，支持共模和差模兩種保護模式。高達10KA通流量的第一級粗保護電路能夠有效的降低和抑制雷電、浪湧大信号沖擊；第二級精細保護電路能夠有效去除小信号殘留電壓沖擊及幹擾信号。所有保護電路都采用高可靠、低殘壓、低寄生電容及快速響應保護時間的防雷器件，因而有效的保護了各種電信号接口、電源免受雷電及浪湧信号沖擊而損壞，并且不會引起信号畸變和傳輸帶寬下降。先進的防雷保護器件老化自動斷開、告警指示或遙信功能，避免器件實效引起火災，提高了安全性能。各接口防雷和浪湧保護器内置，用戶無需再外接額外使用，節省了外接防雷器的線纜連接，簡化了工程施工，降低了用戶防雷投資并節約了空間和安裝尺寸，提高了設備的可靠性。

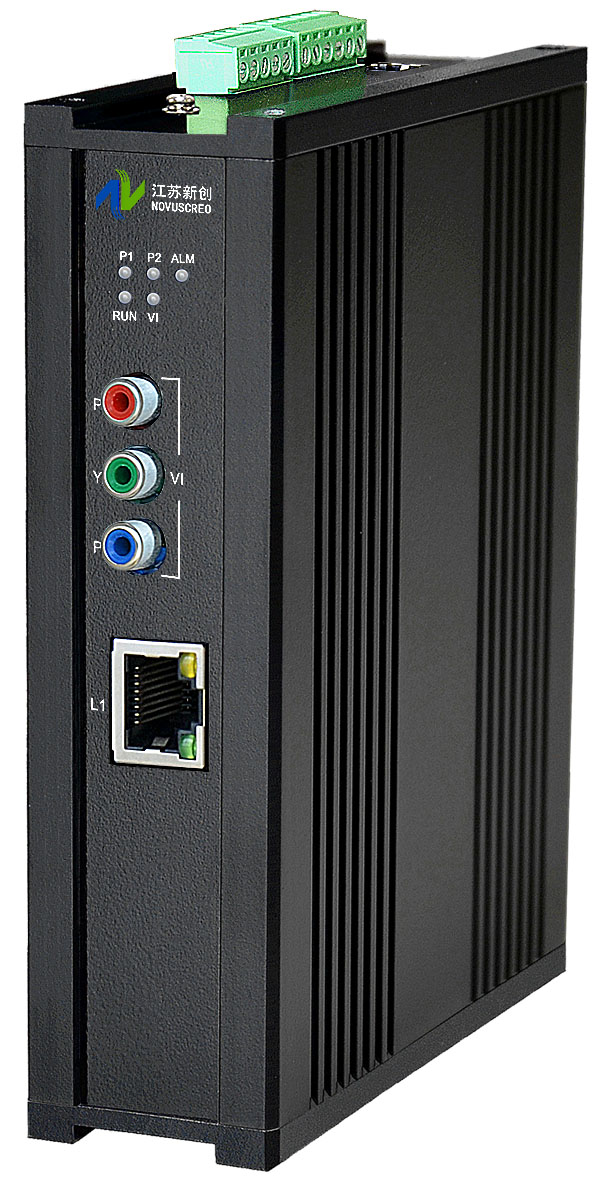

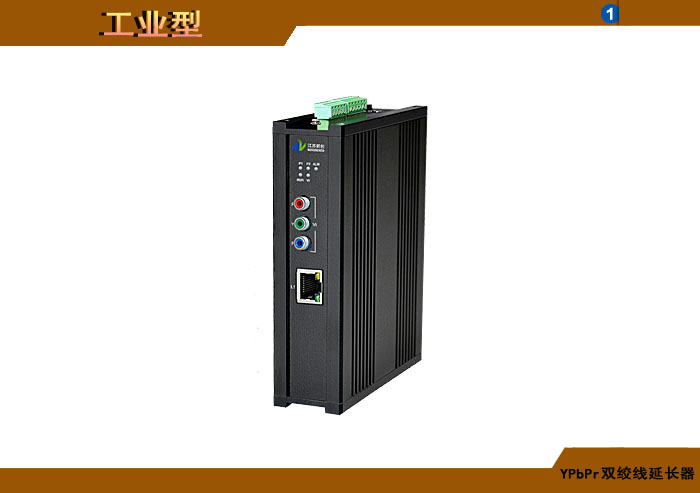

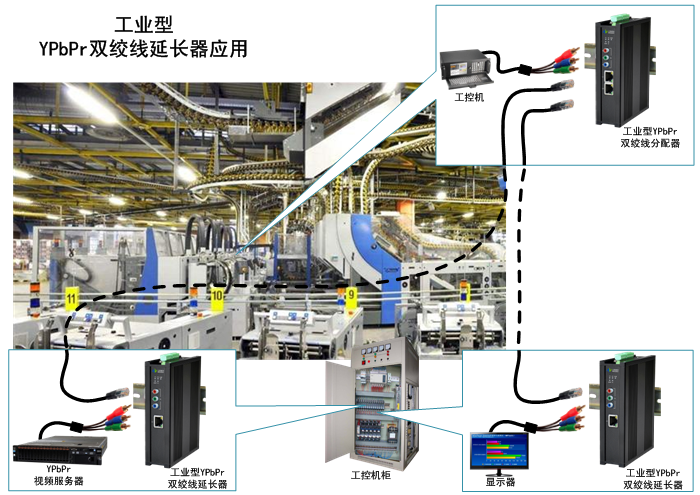

　　YPbPr雙絞線延長器工業型封裝采用全工業級寬溫度範圍及标準的電磁兼容設計，采用工業加固型機箱及工業連接器，具有良好的無風扇散熱設計，寬範圍電源輸入電壓，同時支持多端口電氣隔離設計，因此性能優越，耐高溫、嚴寒，可以有效的防止強電磁波輻射幹擾，通信質量穩定、可靠。

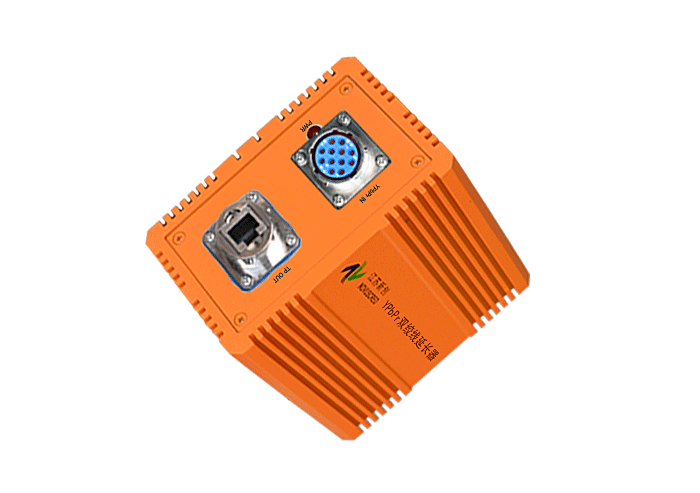

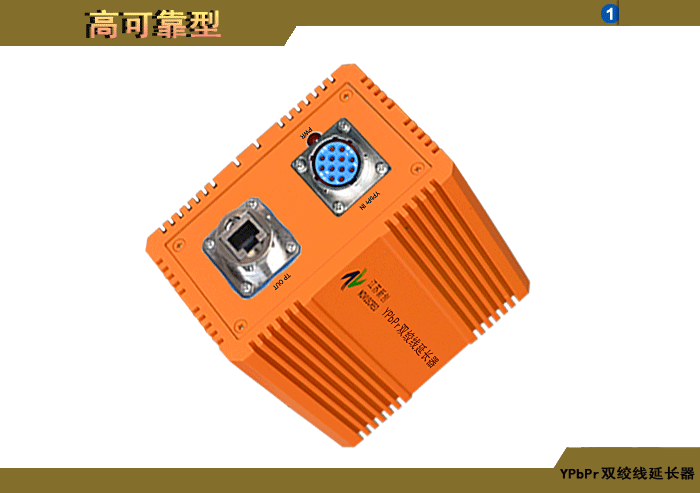

　　YPbPr雙絞線延長器高可靠/車載型封裝是爲了滿足用戶更加嚴酷惡劣的特殊應用環境、更高性能級别和穩定性要求而設計制造。不但采用多級粗細防雷抗浪湧保護、加固型機箱、良好的無風扇散熱、寬範圍電源輸入電壓、更寬溫度範圍、标準的電磁兼容和多端口電氣隔離等等各種高可靠性設計，而且還特别采用堅固的接插件、各種特殊的針對性加強設計和高級别IP封裝等級，因此可防塵、防水、抗酸堿鹽霧腐蝕、抗高加速度的振動。高可靠型産品不但能夠長期在高溫、高寒、高海拔等野外環境和長期車載、颠簸、劇烈振動等場合應用，也可在高粉塵、高濕度、高腐蝕、強電磁幹擾等易燃易爆等危險和嚴酷環境中穩定可靠運行。

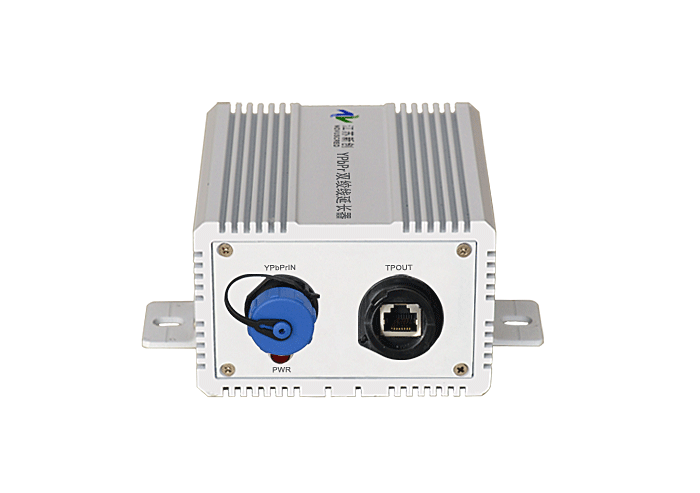

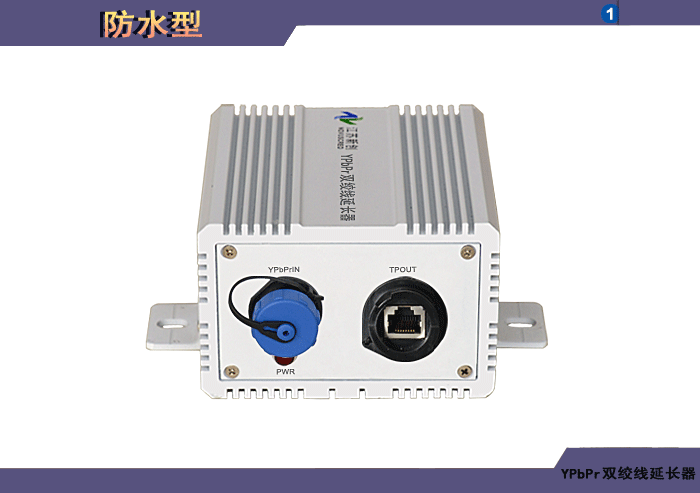

　　YPbPr雙絞線延長器防水型封裝采用IP67/68等高等級防水機箱、防水接插件和連接線纜，使用相應的高性能防水密封、無浸潤和抗腐蝕技術，可以使得産品長期工作在高濕度、雨淋、風雪災難、水下作業、航海、海底鑽探和井下救災等需要高IP等級密封防水和腐蝕場合。
　　YPbPr雙絞線延長器通用型、工業型、高可靠、車載型、防水型等加固型機箱結構和封裝可供用戶選擇和使用；所有接口信号及電源接插件、防雷浪湧保護級别可根據不同的封裝形式和可靠性級别選擇，也可由用戶特殊指定定制。輸入電源支持寬範圍85~265V交直流、-48V(36～72V)直流、24V/28V直流或交流(18～36V)、12V(9～18V) 直流或交流、+5V直流及備份冗餘電源供電并提供相應的狀态報警輸出。

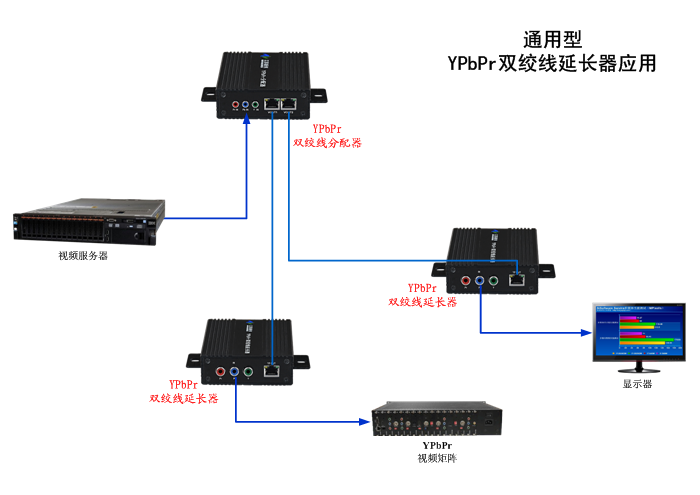

　　YPbPr雙絞線延長器已經廣泛應用在城市、産業園及開發區、鄉鎮村莊及住宅小區、政府企事單位、廠礦企業商戶、校園、高鐵及地鐵軌道交通、高速公路交通收費卡口、橋梁隧道、城市管理公交BRT及公用設施、海島港灣碼頭、大壩及河道水利、山林公園、旅遊風景區、燃煤氣自來水及污水處理、能源發電和輸配變電網、電信接入運營網及廣電網絡、城域主幹網絡及寬帶接入網、戶外大屏顯示及廣告、LED照明、舞台展示和AV娛樂中心、體育運動賽事場展覽博物館、環境監測和保護、物聯網及大數據機房控制中心、工業自動化自動控制及數據采集、機器人及視覺控制、傳感及執行器運動控制、醫學影像、視頻可視會議、船舶航海運輸、海上及水下作業及鑽探井平台等等領域的安防視頻監控、圖像傳輸和采集存儲分發、視頻會議、影像處理控制系統中。

◆ Cat-5類或5類上雙絞線長線延長和驅動。
◆ 支持YPbPr/RGB高清視頻。
◆ 兼容支持任意隔行或逐行HDTV YPbPr色差視頻或VESA RGB分量視頻。
◆ 自動識别和配置各種顯示模式。
◆ 支持HDTV 1080p/1080i 1920x1080@60Hz分辨率高清YPbPr色差高清視頻信号。
◆ 支持UXGA 1600x1200或 WUXGA 1920x1080@60Hz分辨率RGB分量高清視頻信号。
◆ 支持最大500MHz模拟帶寬。
◆ 動态圖像處理技術，畫面清晰穩定。
◆ 輸出驅動距離可達300米。
◆ 全表面貼裝技術。
◆ 通用型封裝性價比高、質量穩定。
◆ 防雷型封裝适合多雷電、重浪湧、強電磁幹擾等環境使用。
◆ 工業型封裝采用寬範圍溫度電壓、加固型機箱和連接器、無風扇、多端口隔離，工作于工業惡劣環境。
◆ 高可靠性型/車載型封裝采用高可靠堅固連接器、高IP等級，可防塵、防水、抗酸堿鹽霧腐蝕、抗振動。
◆ 防水型封裝性采用IP67/68等高等級防水設計，可在高濕度、雨淋、水下和腐蝕場合使用。
◆ 支持用戶定制及OEM方式。
◆ 壁挂式、導軌式、插卡式、機架式。


江蘇新創YPbPr雙絞線延長器訂貨型号命名标準：

TPTR-YPbPr-X-BC1X/DC1X/RC1-P

TPTR-YPbPr-X：YPbPr雙絞線延長器；
YPbPr：表示YPbPr；
X：表示同一機箱中具有相同配置的組數；

BC1X/DC1X/RC1：表示機箱結構尺寸類型；
BC1X：表示機箱結構爲C型壁挂式機箱尺寸類型；
BC1X：BC1X壁挂；
DC1X：表示機箱結構爲C型導軌式機箱尺寸類型；
DC1X：DC1X導軌；
RC1：表示機箱結構爲C型機架式機箱尺寸類型；
RC1：RC1機架；

P：表示封裝形式；
G：表示通用型封裝； I：表示工業型封裝；
R：表示高可靠封裝； C：表示車載型封裝； W：表示防水型封裝；
