模拟音頻雙絞線延長模塊是江蘇新創自主研發創新，專門爲模拟立體聲音頻接口雙絞線延長、長線驅動、中繼或擴展而設計。通過使用本模塊，你可以輕松地將CD播放機、調音台、音頻錄放設備、話筒和音頻前置放大器、DVD、機頂盒、非線性編輯設備、音頻信号發生器、或任何AV信号源輸出的模拟音頻通過廉價的5類或6類屏蔽或非屏蔽雙絞線遠程傳輸或延伸1500米之外。由于采用雙絞線傳輸，因此大大的降低了用戶電纜成本，用戶可以直接使用已有的布線系統接入或輸出。自動支持和兼容任何平衡或非平衡、立體聲或單聲道模拟音頻信号。支持動态杜比降噪和環繞模拟立體聲音頻技術；采用先進的低噪聲技術，使得音頻無失真輸入輸出，音質清新、純淨。采用先進的高速數字隔離技術，其傳輸速度和熱穩定性遠高于普通的光電隔離器；内置15KV靜電保護器，可有效防止設備之間由于地不平衡引起的串口損壞及靜電擊穿。内置的高性能的兩級粗細抗雷擊保護裝置，支持共模和差模兩種保護模式。高達10KA通流量的第一級粗保護電路能夠有效的降低和抑制雷電、浪湧大信号沖擊；第二級精細保護電路能夠有效去除小信号殘留電壓沖擊及幹擾信号。所有保護電路都采用高可靠、低殘壓、低寄生電容及快速響應保護時間的防雷器件，因而有效的保護了模拟音頻通信接口免受雷電及浪湧信号沖擊而損壞，并且不會引起信号畸變和傳輸帶寬下降。數字隔離器和防雷器的雙重保護，使得模拟音頻通信接口不但免受雷電及浪湧沖擊，而且從電氣上實現了隔離，因此使得設備的模拟音頻通信接口得到高可靠保護。

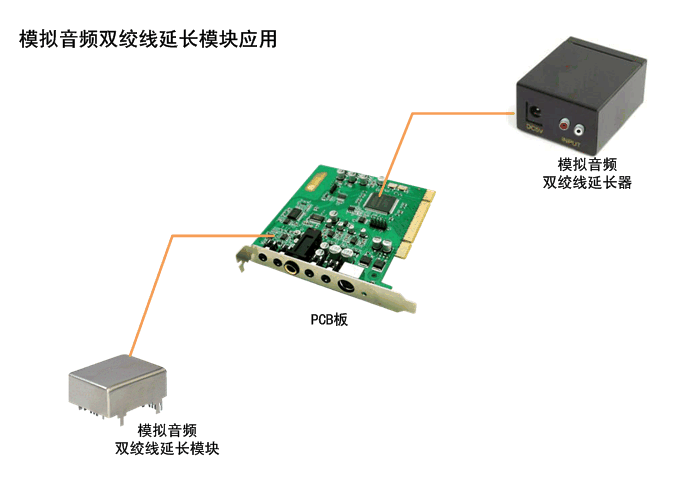

　　模拟音頻雙絞線延長模塊采用+3.3/5/12/24VDC單一電源供電，内置電源隔離保護模塊。支持PCB型DIP/SMT封裝，可直接嵌入或内置焊接在設備内部的PCB上。
　　模拟音頻雙絞線延長模塊可根據用戶的應用場合和需求不同而特殊設計，可分爲商業級、工業級等可靠性級别。

◆ Cat-5/6雙絞線長線延長和驅動。
◆ 支持平衡或非平衡、立體聲或單聲道模拟音頻信号。
◆ 支持杜比降噪和環繞立體聲技術。
◆ 專業廣播甲級标準。
◆ 超寬音頻動态輸入和輸出。
◆ 最大傳輸距離可達1500米
◆ 符合IEC 61000-4-2±15KV氣隙放電。
◆ 符合IEC 61000-4-2±8kV接觸放電。
◆ 符合人體靜電±15KV ESD保護。
◆ 符合IEC 60747-5-2及UL 1577隔離标準。
◆ 符合IEC 61643-21防雷标準。
◆ 符合IEC 60664-1和VDE 0110-1電氣間隙和爬電距離标準。
◆ 高達2500/5000Vrms隔離。
◆ 粗細多級防雷和抗浪湧設計。
◆ 支持共模和差模防雷保護。
◆ 最高10KA(8/20us)的通流量。
◆ 全表面貼裝技術。
◆ 支持+3.3/5/12/24VDC供電。
◆ 支持PCB型DIP或SMT封裝。
◆ 支持商業級、工業級等可靠性級别。


江蘇新創模拟音頻雙絞線延長模塊訂貨型号命名标準：

TPTR-AAM-I-P-B/U-S/M-3/5/12/24-D/S-C/I/M

TPTR-AAM-B/U-S/M：模拟音頻雙絞線延長模塊；
模拟音頻：表示模拟音頻；

I：表示内置數字隔離器；

P：表示内置5KA/10KA浪湧保護器；

B/U：表示平衡/非平衡音頻；
B：平衡； U：非平衡；

S/M：表示立體聲/單聲道；
S：立體聲； M：單聲道；

2K5/5K：表示最大隔離電壓2500/5000Vrms；

3/5/12/24：表示電源供電方式；
3：+3.3V； 5：+5V； 12：12V； 24：24V；

D/S：表示模塊封裝形式；
D：PCB型DIP雙列直插； S：PCB型SMT貼片；

C/I/M：表示模塊可靠性級别；
C：商業級； I：工業級；
