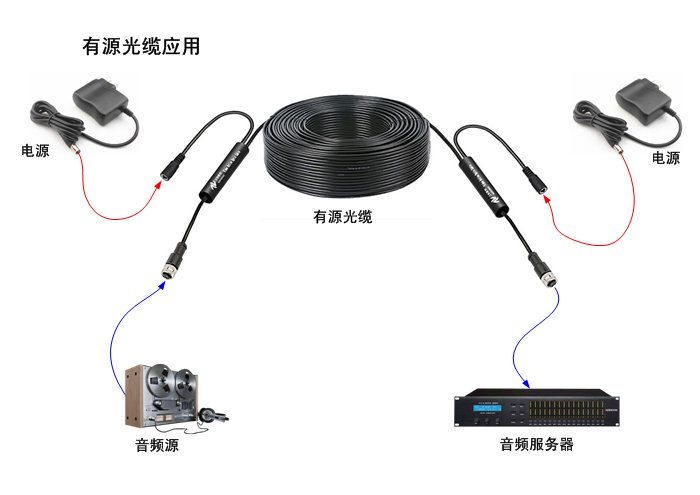

模拟音頻有源光纜AOC/光纖導線采用高度集成微型的有源光纜AOC或模塊化開放式光纖接口遠距離互聯設計，將CD播放機、調音台、音頻錄放設備、話筒和音頻前置放大器、DVD、機頂盒、非線性編輯設備、音頻信号發生器、或任何AV信号源輸出的1路模拟音頻信号轉換成光信号在單模、多模或塑料光纖上傳輸。由于采用光纖設計及接口多重防雷浪湧保護設計，因此用戶設備的模拟音頻信号不但能夠通過光纖進行遠距離傳輸，而且可以有效的抑制雷電、浪湧信号、靜電沖擊和強電磁波輻射幹擾，而且可實現設備之間的電氣隔離。光纖收發模塊經過專業的模拟視音頻測試儀嚴格測試，可随機提供詳細測試指标。
模拟音頻有源光纜AOC/光纖導線 電接口采用卡侬/工業接線子/RCA/3.5mm連接器型封裝，可直接與設備連接器相連。标準的D型或矩形連接器插頭，直接插入用戶設備面闆上的D型或矩形連接器插座中完成光電轉換功能，并且出現故障時用戶可随意拔出有源光纜進行替換；SFP可插拔接口便于用戶簡化設計和維修，通過統一标準的SFP可插拔接口，有源光纜的電口可直接插入用戶設備完成光電轉換，并且出現故障時用戶可随意拔出有源光纜進行替換；标準的M系列工業連接器插頭，直接插入用戶設備面闆上的M系列工業連接器插座中完成光電轉換功能，并且出現故障時用戶可随意拔出有源光纜進行替換；防水連接器型封裝，防水型用于野外、水下等高濕度環境中完成光電轉換功能，并且出現故障時用戶可随意拔出有源光纜進行替換。
模拟音頻有源光纜AOC/光纖導線通過集成的有源光纜AOC設計，可以直接替代電纜連接，光纜距離可由用戶指定；光接口也可采用開放式标準的ST、FC、SC、LC、E2000、防水型等等各種特殊可定制的光纖接口，便于用戶與現有的光纖路由連接。有源光纜或光纖接口支持單模、多模或塑料光纖，通信距離多模最大0～8公裡；單模0～140公裡，塑料光纖0～100米；發射波長1310～1610nm(單模) ，850～1610nm(多模)，650～1310nm(塑料光纖)。
模拟音頻有源光纜AOC/光纖導線信号輸入輸出、光纖鏈路失效、電源等狀态指示燈管腳方便用戶維護和故障判斷。
模拟音頻有源光纜AOC/光纖導線支持5V、12V(9～18V) 、24V(18～36V)、48V(36～72V)直流電源輸入設計，也可通過有源光纜中電纜混合的方式遠距離供電。
模拟音頻有源光纜AOC/光纖導線可根據用戶的應用場合和需求不同而特殊設計，可分爲商業級、工業級等可靠性級别。
◆ 支持點對點連接方式。
◆ 支持平衡或非平衡、立體聲或單聲道模拟音頻信号。
◆ 支持杜比降噪和環繞立體聲技術。
◆ 專業廣播甲級标準。
◆ 超寬音頻動态輸入和輸出。
◆ 電接口采用卡侬/工業接線子/RCA/3.5mm連接器
◆ 電接口支持D型或矩形連接器。
◆ 電接口支持SFP可插拔連接器。
◆ 電接口支持M系列工業連接器。
◆ 電接口支持防水連接器型封裝。
◆ 有源光纜或開放式ST、FC、SC、LC、E2000、防水型等特殊光纖接口。
◆ 支持單模、多模和塑料光纖。
◆ 傳輸距離最大多模8公裡、單模140公裡和塑料光纖200米。
◆ 發射波長1310～1610nm(單模) ，850～1610nm(多模)，650～1310nm(塑料光纖)。
◆ 提供信号輸入輸出、光纖鏈路失效等狀态指示。
◆ 5/12/24/48VDC直流電源輸入，支持電纜混合遠距離供電。
◆ 支持商業級、工業級等可靠性級别。
|
◆ 模拟音頻 |
|
接口數量 |
1路 |
|
信号種類 |
平衡或非平衡、立體聲或單聲道可選 |
|
輸入阻抗 |
平衡600Ω/47 KΩ，非平衡18KΩ |
|
分配輸出阻抗 |
平衡100Ω，非平衡50Ω |
|
輸入、分配輸出電平範圍 |
18dBu |
|
信躁比(加權) |
90dB |
|
THD+N失真度 |
0.01 % ， 0dB |
|
輸入、分配輸出增益差 |
0dB |
|
頻率響應 |
+0.1dB，20HZ-20KHZ |
|
通道隔離 |
80dB，20HZ-20KHZ |
|
◆有源光纜/光纖接口 |
|
物理接口 |
有源光纜或光纖FC/SC/ST/LC/E2000/防水型/可定制 |
|
光纖種類 |
單模(9/125um)或多模(50/62.5/125um)或塑料光纖 |
|
光纖連接端面 |
PC/APC/UPC |
|
光纖數量 |
單纖 |
|
光發射波長 |
1310～1610nm(單模) ，850～1610nm(多模)，650～1310nm(塑料光纖) |
|
傳輸距離 |
多模：1/2/4/8公裡；單模：0～10/20/40/80/120公裡；塑料： 0～50/100/200米 |
|
最大光功率動态範圍 |
15/20/25/32dB |
|
◆電源輸入/供電方式 |
|
5V、12V(9～18V) 、24V(18～36V)、48V(36～72V)接線端子輸入或混合電纜遠距離供電 |
|
◆封裝形式 |
|
卡侬/工業接線子/RCA/3.5mm連接器 |
|
D型或矩形連接器型 |
|
SFP可插拔連接器型 |
|
M系列工業連接器型 |
|
防水連接器型 |
|
◆工作環境 |
商業級 |
工業級 |
|
工作溫度 |
-20℃～+65℃ |
-40℃～+85℃ |
|
濕度 |
0～95%不結凝 |
0～95%不結凝 |
|
◆外形尺寸(僅供參考) |
|
模拟音頻(卡侬/工業接線子/RCA/3.5mm連接器) |
根據實際接插件确定尺寸 |
|
模拟音頻(D矩形連接器型) |
根據實際接插件确定尺寸 |
|
模拟音頻(SFP可插拔連接器型) |
根據實際接插件确定尺寸 |
|
模拟音頻(M工業連接器型) |
根據實際接插件确定尺寸 |
|
模拟音頻(防水連接器型) |
根據實際接插件确定尺寸 |
江蘇新創模拟音頻有源光纜AOC/光纖導線訂貨型号命名标準：
AOCTR-AAa1-S/M/P-DX- X/T/R/J/D/P/MX/W/M-C/I/M
AOCTR-AAa1-S/M/PX-15/20/25/32-F/T/S/L/E-C/P-P/A/U- X/T/R/J/D/P/MX/W/M-C/I/M
AOCTR：有源光纜/光纖接口收發模塊；
AOCT：表示有源光纜/光纖接口發射光纖模塊；
AOCR：表示有源光纜/光纖接口接收光纖模塊；
AAa1 : 模拟音頻方向及路數；
AA：表示模拟音頻；
a：表示正向；
1：表示路數，1路；
S/M/P：表示有源光纜内封裝的光纖種類；
DX：有源光纜定制距離，X爲距離，單位米；
S/M/PX：表示光纖接口支持的光纖種類及數量；
S：單模； M：多模； P：塑料光纖；
X：表示多纖，最大8纖；
15/20/25/32：表示允許的光鏈路最大損耗；
15：表示15dB； 20：表示20dB； 25：表示25dB； 32：表示32dB；
F/T/S/L/E/W/M：表示光接口類型；
F：表示FC接口； T：表示ST接口； S：表示SC接口； L：表示LC接口； E：表示E2000接口；
W：表示防水型接口；
C/P：表示光纖出纖形式；
C：光纖插座非尾纖 P：表示尾纖型；
P/A/U：表示光纖端面類型；
P：表示PC接口； A：表示APC接口； U：表示UPC接口；
X/T/R/J/D/P/MX/W/M：表示電接口連接方式；
X：表示模拟音頻(卡侬，平衡)；
T：表示模拟音頻(端子，平衡/非平衡)；
J：表示模拟音頻(3.5mm，平衡)；
R：表示模拟音頻(RCA，非平衡)；
D：D矩形連接器型封裝；
P：SFP可插拔連接器型封裝；
MX：M系列工業連接器型封裝；
W：防水連接器型封裝；
a：表示正向； b：表示反向； c：表示雙向；
X：表示路數；
C/I/M：表示模塊可靠性級别；
C：商業級； I：工業級；
