RGBHV

快速選型

産品概述

性能特點

技術标準

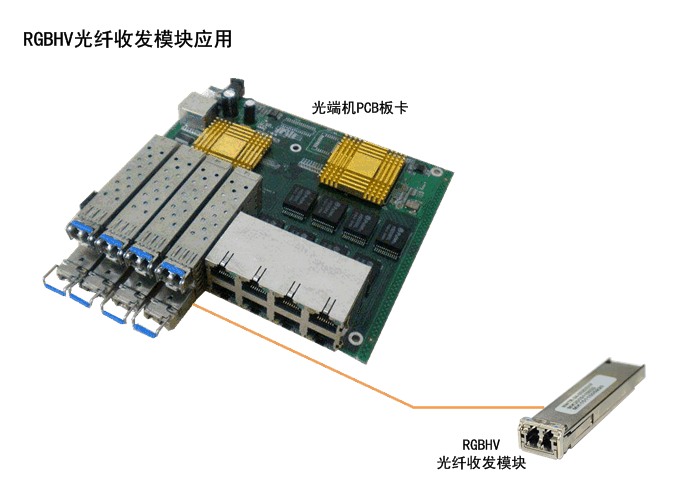

典型應用

典型産品

訂貨型号

RGBHV光纖收發模塊典型産品

型号	FMT/R-RGBHVa1-S/M1-15/20/25/32-F-D/S-C/I/M-DDM	選型手冊數據手冊安裝說明書訂貨下單表
配置	RGBHV光纖發射/接收模塊，單模/多模光纖，1纖，15/20/25/32dB，FC接口，DIP/SMT封裝，商業/工業級，DDM光纖數字診斷可選。
型号	FMT/R-RGBHVa1-S/M1-15/20/25/32-T-D/S-C/I/M-DDM	選型手冊數據手冊安裝說明書訂貨下單表
配置	RGBHV光纖發射/接收模塊，單模/多模光纖，1纖，15/20/25/32dB，ST接口，DIP/SMT封裝，商業/工業級，DDM光纖數字診斷可選。
型号	FMT/R-RGBHVa1-S/M1-15/20/25/32-S-B1-C/I/M-DDM	選型手冊數據手冊安裝說明書訂貨下單表
配置	RGBHV光纖發射/接收模塊，單模/多模光纖，1纖，15/20/25/32dB，SC接口，BNC封裝，商業/工業級，DDM光纖數字診斷可選。
型号	FMT/R-RGBHVa1-P1-15/20/25/32-A1-C/I/M-DDM	選型手冊數據手冊安裝說明書訂貨下單表
配置	RGBHV光纖發射/接收模塊，塑料光纖，1纖，15/20/25/32dB，BNC封裝，商業/工業級，DDM光纖數字診斷可選。
型号	FMT/R-RGBHVa1-S/M/P1-15/20/25/32-F/T/S-P-C/I/M-DDM	選型手冊數據手冊安裝說明書訂貨下單表
配置	RGBHV光纖發射/接收模塊，單模/多模/塑料光纖，1纖，15/20/25/32dB，FC/ST/SC接口，SFP封裝，商業/工業級,DDM光纖數字診斷可選。
型号	FMT/R-RGBHVa1- S/M/P1-15/20/25/32-R-C/I/M-DDM	選型手冊數據手冊安裝說明書訂貨下單表
配置	RGBHV光纖發射/接收模塊，單模/多模/塑料光纖，1纖，15/20/25/32dB，M型連接器，商業/工業級，DDM光纖數字診斷可選。
型号	FMT/R-RGBHVa1- S/M/P1-15/20/25/32-R-C/I/M-DDM	選型手冊數據手冊安裝說明書訂貨下單表
配置	RGBHV光纖發射/接收模塊，單模/多模/塑料光纖，1纖，15/20/25/32dB，M型連接器，商業/工業級，DDM光纖數字診斷可選。
型号	FMT/R-RGBHVa1- S/M/P1-15/20/25/32-R-C/I/M-DDM	選型手冊數據手冊安裝說明書訂貨下單表
配置	RGBHV光纖發射/接收模塊，單模/多模/塑料光纖，1纖，15/20/25/32dB，M型連接器，商業/工業級，DDM光纖數字診斷可選。
型号	FMT/R-RGBHVa1-S/M/P1-15/20/25/32-W-C/I/M-DDM	選型手冊數據手冊安裝說明書訂貨下單表
配置	RGBHV光纖發射/接收模塊，單模/多模/塑料光纖，1纖，15/20/25/32dB，防水連接器，商業/工業級，DDM光纖數字診斷可選。
型号	FMT/R-RGBHVa1-S/M/P1-15/20/25/32-M-C/I/M-DDM	選型手冊數據手冊安裝說明書訂貨下單表
配置	RGBHV光纖發射/接收模塊，單模/多模/塑料光纖，1纖，15/20/25/32dB，D38999連接器，商業/工業級，DDM光纖數字診斷可選。

　　RGBHV光纖收發模塊采用高度集成微型模塊化設計，用戶幾乎不需任何外圍電路就可以將攝像機、工業照相機或任何視頻源輸出的RGBHV信号長距離傳輸到遠方圖像分析處理、采集記錄、監控監視或播出中心。自動支持任意分辨率的VGA～WQXGA高清顯示信号，顯示器分辨率最高可支持QXGA 2048 × 1536@60HZ或WQXGA 2560 × 1600@60HZ，最大模拟帶寬600MHZ。内置特強的動态圖像處理技術，使得畫面清晰穩定。顯示模式記憶和遠程讀取使得所連計算機主機即使在顯示器在沒有連或有故障時也能正确和自動配置RGBHV高清顯示模式。經過專業的視音頻測試儀嚴格測試，可随機提供詳細測試指标。由于采用光纖設計，因此用戶設備的RGBHV信号不但能夠通過光纖進行遠距離傳輸，而且可以有效的抑制雷電、浪湧信号、靜電沖擊和強電磁波輻射幹擾，而且可實現設備之間的電氣隔離。
　　RGBHV光纖收發模塊采用+3.3V或5V供電，支持DB15F型、PCB型、SFP可插拔型、面闆連接器型、防水連接器型等等封裝。DB15F型收發模塊采與标準DB15/F連接器管腳兼容的封裝和外形，可直接替代普通DB15/F連接器電接口轉換成光纖接口，無需更改PCB、設備面闆等硬件；PCB型DIP/SMT收發模塊可直接嵌入或内置焊接在設備内部的PCB上；SFP可插拔型便于用戶簡化設計和維修，通過統一标準的SFP插座插入光口、電口收發模塊，完成光電轉換或電口轉接，并且出現故障時用戶可随意拔出模塊并替換；面闆連接器型用戶可以將模塊直接固定在設備面闆上；防水連接型用于野外、水下等高濕度環境等各種高可靠嚴酷工作環境。
　　RGBHV光纖收發模塊提供信号輸入輸出、光纖鏈路失效、電源等狀态指示燈管腳方便用戶維護和故障判斷。
　　RGBHV光纖收發模塊支持的光纖接口非常靈活，不但支持單模、多模或塑料光纖，光接口ST、FC、SC、LC、E2000可選；也可根據用戶需求提供帶尾纖的光纖收發模塊，尾纖長度可由用戶指定。光纖收發模塊支持各種不同的距離，多模最大0～8公裡；單模0～140公裡，塑料光纖0～100米；發射波長1310～1610nm(單模) ，850～1610nm(多模)，650～1310nm(塑料光纖)。
　　RGBHV光纖收發模塊可根據用戶的應用場合和需求不同而特殊設計，可分爲商業級、工業級等可靠性級别。

◆ 支持點對點連接方式。
◆ 支持RGBHV高清視頻傳輸。
◆ 兼容支持VGA～WQXGA。
◆ 自動識别和配置各種顯示模式。
◆ 支持QXGA 2048 × 1536@60HZ或WQXGA 2560 × 1600 @60HZ。
◆ 最大模拟帶寬600MHZ(3dB) 。
◆ 動态圖像處理技術，畫面清晰穩定。
◆ 支持EDID顯示模式記憶和讀取功能，随時保證顯示模式正确加載。
◆ 支持單模、多模和塑料光纖。
◆ 傳輸距離最大多模8公裡、單模140公裡和塑料光纖200米。
◆ 發射波長1310～1610nm(單模) ，850～1610nm(多模)，650～1310nm(塑料光纖)
◆ ST、FC、SC、LC、E2000可選(尾纖可選)。
◆ 支持DB15/F連接器封裝。
◆ 支持PCB型DIP或SMT封裝。
◆ 支持SFP可插拔型封裝。
◆ 支持面闆連接器型封裝。
◆ 支持防水連接器型封裝。
◆ 提供信号輸入輸出、光纖鏈路失效等狀态指示。
◆+3.3V或5V。
◆ 支持商業級、工業級等可靠性級别。

◆ RGBHV
接口數量	1路
接口标準	VGA～WQXGA
輸入視頻顯示分辨率 (包括最大分辨率下的所有顯示模式)	RGBHV： UXGA 1600x1200@60Hz WUXGA 1920x1200@60Hz HDTV： 1080P 1920x1080@60Hz
輸入視頻模拟帶寬	500MHz(3dB)
輸入視頻電平	0.7Vp-p，典型，最大1 .5Vp-p
輸入視頻阻抗	75Ω
輸入耦合方式	直流
行同步頻率	15KHz～200KHz
場同步頻率	30Hz～200Hz
行場同步輸入阻抗	510Ω
行場同步輸入極性	正極性或極性
返回損耗	<-40dB @ 5MHz
◆光纖
物理接口	FC/SC/ST/LC/E2000/可定制，尾纖可選
光纖種類	單模(9/125um)或多模(50/62.5/125um)或塑料光纖
光纖連接端面	PC/APC/UPC
光纖數量	單纖
光發射波長	1310～1610nm(單模) ，850～1610nm(多模)，650～1310nm(塑料光纖)
傳輸距離	多模：1/2/4/8公裡；單模：0～10/20/40/80/120公裡；塑料： 0～50/100/200米
最大光功率動态範圍	15/20/25/32dB
◆電源輸入/供電方式
+5V或3.3V
◆封裝形式
DB15F型封裝
PCB型DIP或SMT封裝
SFP可插拔性封裝
面闆連接器型封裝
防水連接器型封裝
◆工作環境	商業級	工業級
工作溫度	-20℃～+65℃	-40℃～+85℃
濕度	0～95%不結凝	0～95%不結凝
◆外形尺寸(僅供參考)
RGBHV(DB15F型)	22 X 18 X 14 (長X寬X高)(不包括光接口)
RGBHV(PCB型DIP)	22 X 18 X 14 (長X寬X高)(不包括光接口)
RGBHV(PCB型SMT)	22 X 18 X 14 (長X寬X高)(不包括光接口)
RGBHV(SFP可插拔型)	78 X 22 X 8.5 (長X寬X高)(不包括光接口)
RGBHV(面闆連接器型)	根據實際複合信号的多少及接插件确定尺寸
RGBHV(防水連接器型)	根據實際複合信号的多少及接插件确定尺寸

江蘇新創RGBHV光纖收發模塊訂貨型号命名标準：

FMTR-RGBHVa1-S/M/P1-15/20/25/32-F/T/S/L/E-P/A/U-C/P–DB/D/S/P/C/W/M-C/I/M

FMTR：光纖收發模塊；
FMT：表示發射光纖模塊；
FMR：表示接收光纖模塊；

RGBHVa1：RGBHV方向及路數；
RGBHV：表示RGBHV；
a：表示正向；
1：表示路；

S/M/P1：表示光接口支持的光纖種類及數量；
S：單模； M：多模； P：塑料光纖；
1：表示單纖；

15/20/25/32：表示允許的光鏈路最大損耗；
15：表示15dB； 20：表示20dB； 25：表示25dB； 32：表示32dB；

F/T/S/L/E：表示光接口類型；
F：表示FC接口； T：表示ST接口； S：表示SC接口； L：表示LC接口； E：表示E2000接口；

C/P：表示光纖出纖形式；
C：光纖插座非尾纖 P：表示尾纖型；

P/A/U：表示光纖端面類型；
P：表示PC接口； A：表示APC接口； U：表示UPC接口；

DB/D/S/P/C/W/M：表示模塊封裝形式；
DB：PDB15/F型 D：PCB型DIP雙列直插； S：PCB型SMT貼片；
P：SFP插拔型； W：防水連接器型；

C/I/M：表示模塊可靠性級别；
C：商業級； I：工業級；
