模拟音頻

快速選型

産品概述

性能特點

技術标準

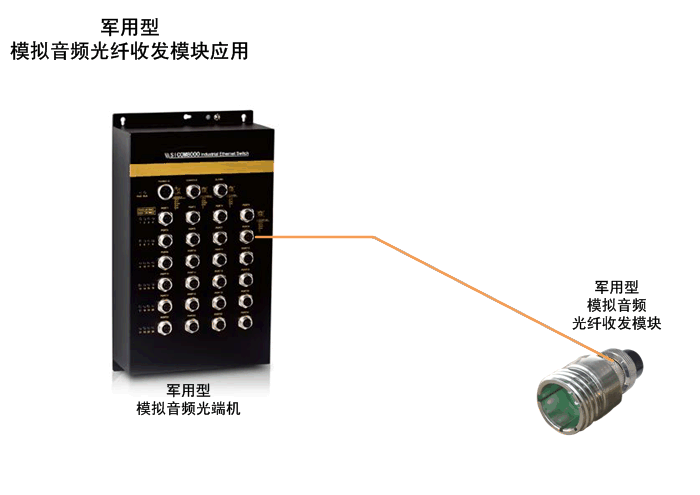

典型應用

典型産品

訂貨型号

模拟音頻光纖收發模塊典型産品

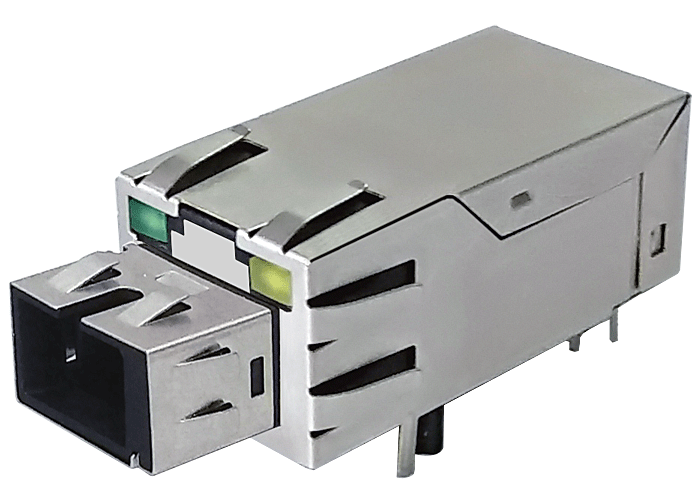

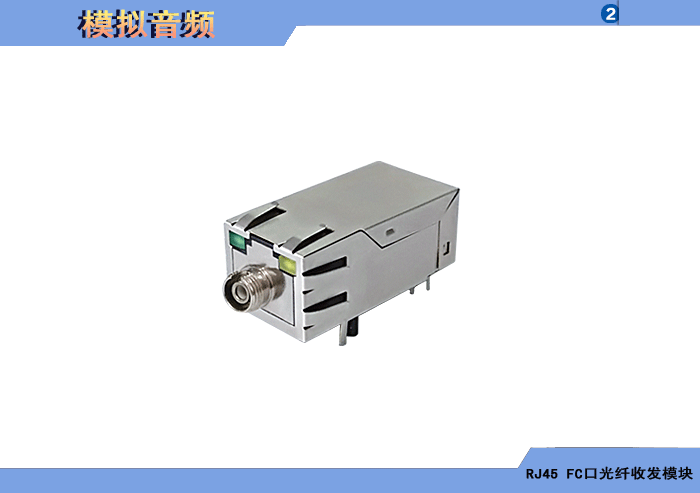

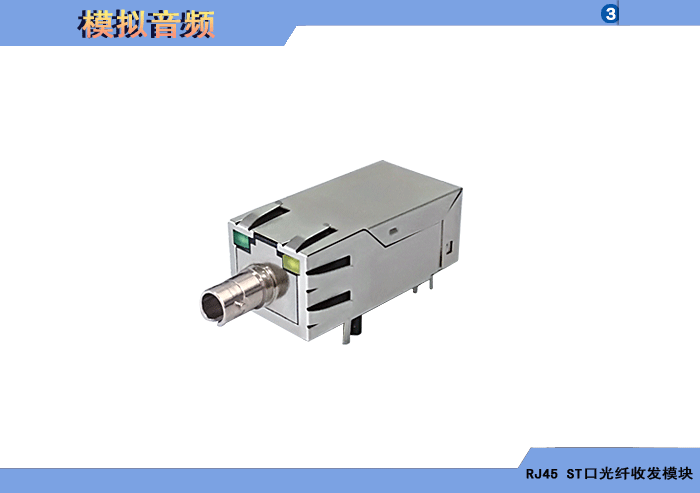

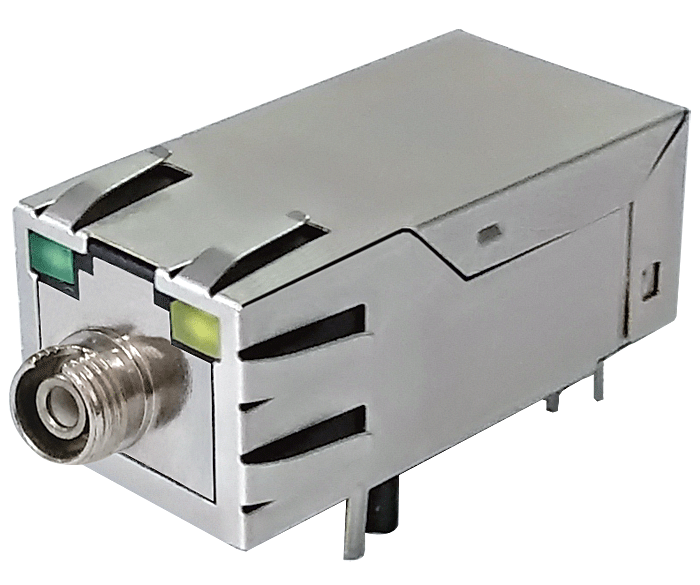

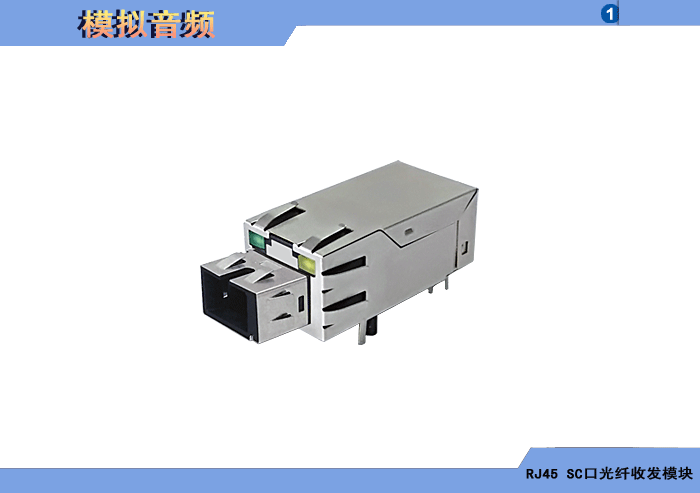

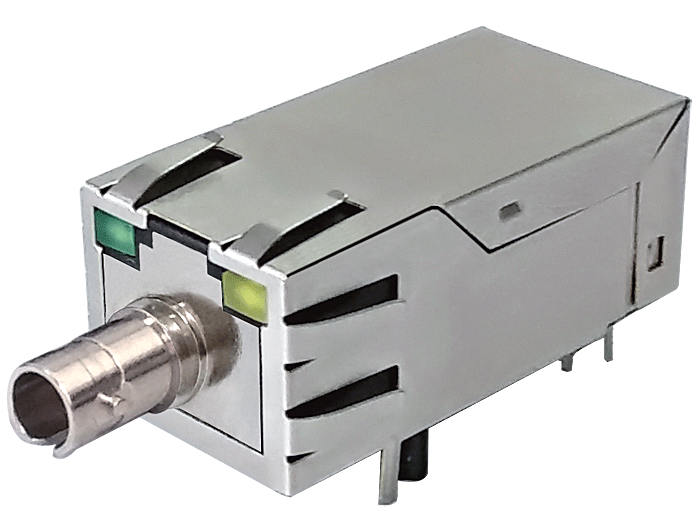

模拟音頻 RJ45型SC接口	模拟音頻 RJ45型FC接口			模拟音頻 RJ45型ST接口

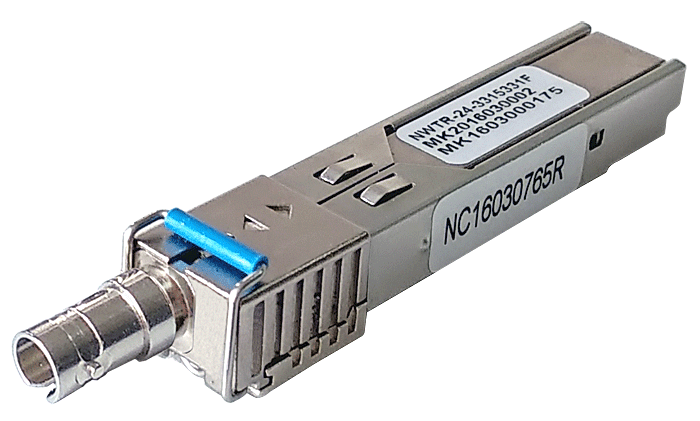

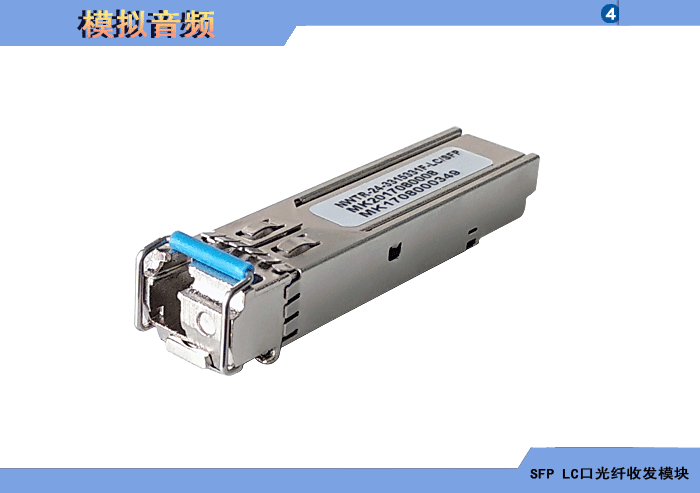

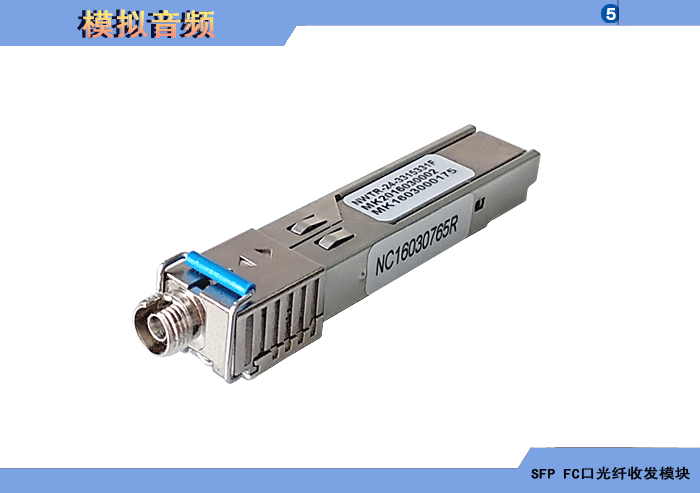

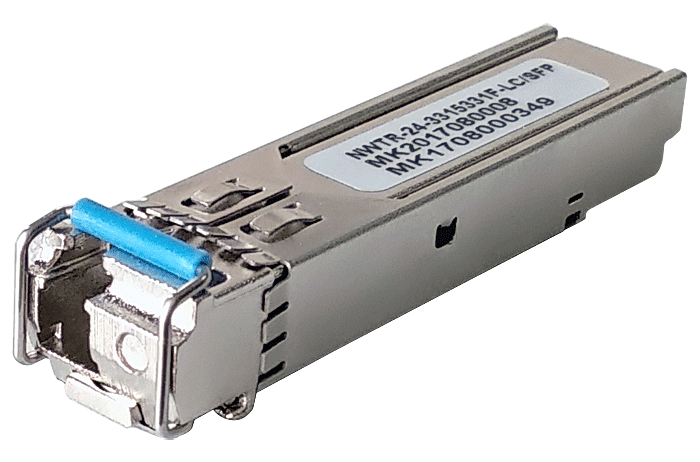

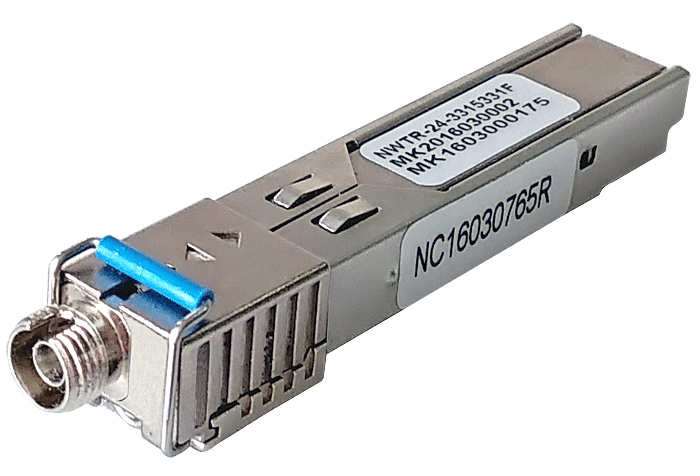

模拟音頻 SFP型LC接口	模拟音頻 SFP型FC接口			模拟音頻 SFP型ST接口

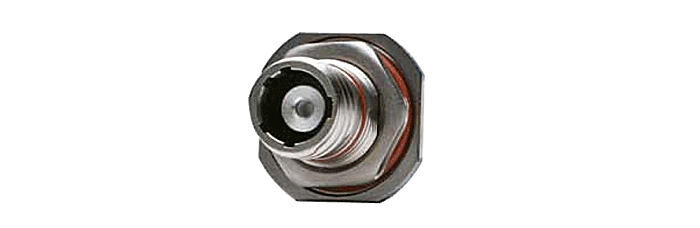

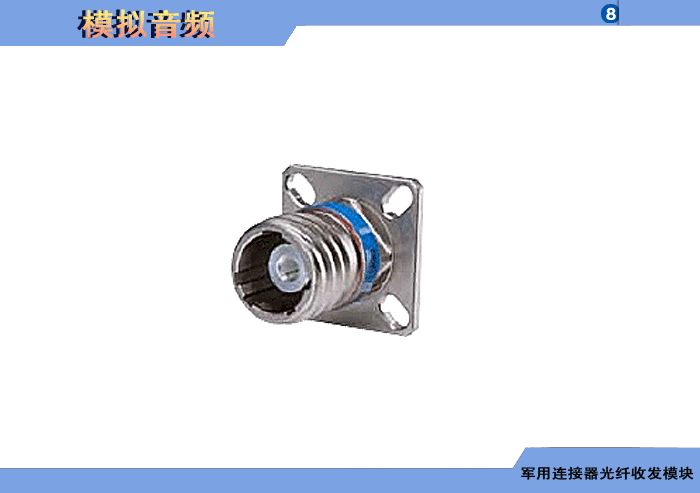

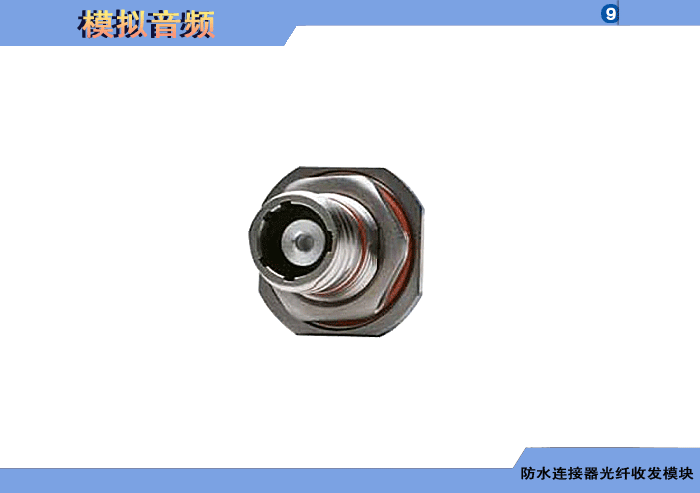

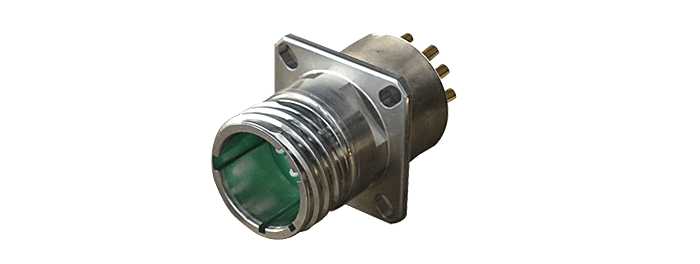

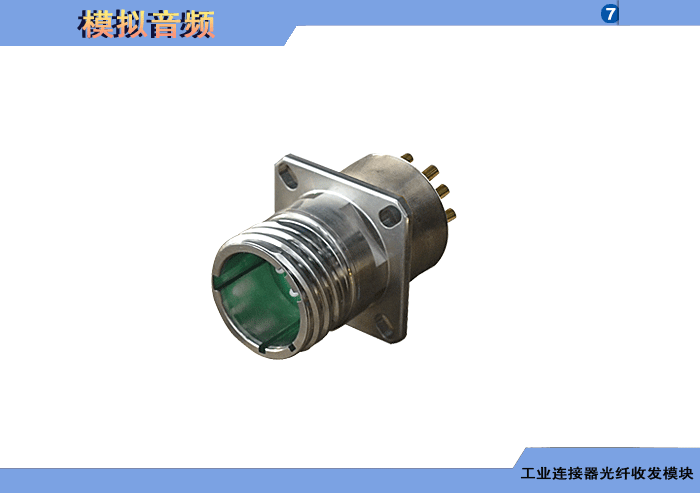

模拟音頻工業連接器型	模拟音頻防水連接器型

模拟音頻 RJ45/SFP/工業/防水連接器型光纖收發模塊，單纖單向
型号	帶寬	光纖	波長	距離	光器件	溫度	手冊
FMT-AA-2D850W-M1-P-C/I/M-G	20KHZ	MMF	850nm	2KM	VCSEL	C/I/M	下載
FMR-AA-2D850W-M1-P-C/I/M-G	20KHZ	MMF	850nm	2KM	PIN	C/I/M	下載
FMT-AA-4D1310W-M1-P-C/I/M-G	20KHZ	MMF	1310nm	4KM	FP	C/I/M	下載
FMR-AA-4D1310W-M1-P-C/I/M-G	20KHZ	MMF	1310nm	4KM	PIN	C/I/M	下載
FMT-AA-15D1310W-S1-P-C/I/M-G	20KHZ	SMF	1310nm	15KM	FP	C/I/M	下載
FMR-AA-15D1310W-S1-P-C/I/M-G	20KHZ	SMF	1310nm	15KM	PIN	C/I/M	下載
FMT-AA-30D1310W-S1-P-C/I/M-G	20KHZ	SMF	1310nm	30KM	FP	C/I/M	下載
FMR-AA-30D1310W-S1-P-C/I/M-G	20KHZ	SMF	1310nm	30KM	PIN	C/I/M	下載
FMT-AA-60D1310W-S1-P-C/I/M-G	20KHZ	SMF	1310nm	60KM	FP	C/I/M	下載
FMR-AA-60D1310W-S1-P-C/I/M-G	20KHZ	SMF	1310nm	60KM	PIN	C/I/M	下載
FMT-AA-80D1310W-S1-P-C/I/M-G	20KHZ	SMF	1310nm	80KM	DFB	C/I/M	下載
FMR-AA-80D1310W-S1-P-C/I/M-G	20KHZ	SMF	1310nm	80KM	PIN	C/I/M	下載
FMT-AA-30D1550W-S1-P-C/I/M-G	20KHZ	SMF	1550nm	30KM	FP	C/I/M	下載
FMR-AA-30D1550W-S1-P-C/I/M-G	20KHZ	SMF	1550nm	30KM	PIN	C/I/M	下載
FMT-AA-60D1550W-S1-P-C/I/M-G	20KHZ	SMF	1550nm	60KM	DFB	C/I/M	下載
FMR-AA-60D1550W-S1-P-C/I/M-G	20KHZ	SMF	1550nm	60KM	PIN	C/I/M	下載
FMT-AA-80D1550W-S1-P-C/I/M-G	20KHZ	SMF	1550nm	80KM	DFB	C/I/M	下載
FMR-AA-80D1550W-S1-P-C/I/M-G	20KHZ	SMF	1550nm	80KM	PIN	C/I/M	下載
FMT-AA-100D1550W-S1-P-C/I/M-G	20KHZ	SMF	1550nm	100KM	DFB	C/I/M	下載
FMR-AA-100D1550W-S1-P-C/I/M-G	20KHZ	SMF	1550nm	100KM	PIN	C/I/M	下載
FMT-AA-120D1550W-S1-P-C/I/M-G	20KHZ	SMF	1550nm	120KM	DFB	C/I/M	下載
FMR-AA-120D1550W-S1-P-C/I/M-G	20KHZ	SMF	1550nm	120KM	PIN	C/I/M	下載
FMT-AA-160D1550W-S1-P-C/I/M-G	20KHZ	SMF	1550nm	160KM	DFB	C/I/M	下載
FMR-AA-160D1550W-S1-P-C/I/M-G	20KHZ	SMF	1550nm	160KM	PIN	C/I/M	下載
FMT-AA-200D1550W-S1-P-C/I/M-G	20KHZ	SMF	1550nm	200KM	DFB	C/I/M	下載
FMR-AA-200D1550W-S1-P-C/I/M-G	20KHZ	SMF	1550nm	200KM	PIN	C/I/M	下載
FMT-AA-40DXXXXC-S1-P-C/I/M-G	20KHZ	SMF	18XCWDM	40KM	DFB	C/I/M	下載
FMT-AA-40DXXXXC-S1-P-C/I/M-G	20KHZ	SMF	18XCWDM	40KM	PIN	C/I/M	下載
FMT-AA-80DZZZZC-S1-P-C/I/M-G	20KHZ	SMF	18XCWDM	80KM	DFB	C/I/M	下載
FMR-AA-80DZZZZC-S1-P-C/I/M-G	20KHZ	SMF	18XCWDM	80KM	PIN	C/I/M	下載
FMT-AA-100DYYYYC-S1-P-C/I/M-G	20KHZ	SMF	8XCWDM	100KM	DFB	C/I/M	下載
FMR-AA-100DYYYYC-S1-P-C/I/M-G	20KHZ	SMF	8XCWDM	100KM	PIN	C/I/M	下載
FMT-AA-120DYYYYC-S1-P-C/I/M-G	20KHZ	SMF	8XCWDM	120KM	DFB	C/I/M	下載
FMR-AA-120DYYYYC-S1-P-C/I/M-G	20KHZ	SMF	8XCWDM	120KM	PIN	C/I/M	下載
FMT-AA-160DYYYYC-S1-P-C/I/M-G	20KHZ	SMF	8XCWDM	160KM	DFB	C/I/M	下載
FMR-AA-160DYYYYC-S1-P-C/I/M-G	20KHZ	SMF	8XCWDM	160KM	PIN	C/I/M	下載
FMT-AA-200DYYYYC-S1-P-C/I/M-G	20KHZ	SMF	8XCWDM	200KM	DFB	C/I/M	下載
FMR-AA-200DYYYYC-S1-P-C/I/M-G	20KHZ	SMF	8XCWDM	200KM	APD	C/I/M	下載
模拟音頻+數據 RJ45/SFP/工業/防水連接器型光纖收發模塊，單纖雙向
型号	分辨率	光纖	波長	距離	光器件	溫度	手冊
FMT-AAD-4D1310W-S1-P-C/I/M-G	20KHZ	SMF	1310nm	4KM	FP/PIN	C/I/M	下載
FMR-AAD-4D1550W-S1-P-C/I/M-G	20KHZ	SMF	1550nm	4KM	FP/PIN	C/I/M	下載
FMT-AAD-15D1310W-S1-P-C/I/M-G	20KHZ	SMF	1310nm	15KM	FP/PIN	C/I/M	下載
FMR-AAD-15D1550W-S1-P-C/I/M-G	20KHZ	SMF	1550nm	15KM	FP/PIN	C/I/M	下載
FMT-AAD-30D1310W-S1-P-C/I/M-G	20KHZ	SMF	1310nm	30KM	FP/PIN	C/I/M	下載
FMR-AAD-30D1550W-S1-P-C/I/M-G	20KHZ	SMF	1550nm	30KM	FP/PIN	C/I/M	下載
FMT-AAD-40D1310W-S1-P-C/I/M-G	20KHZ	SMF	1310nm	40KM	FP/PIN	C/I/M	下載
FMR-AAD-40D1310W-S1-P-C/I/M-G	20KHZ	SMF	1550nm	40KM	DFB/PIN	C/I/M	下載
FMT-AAD-80D1310W-S1-P-C/I/M-G	20KHZ	SMF	1310nm	80KM	FP/PIN	C/I/M	下載
FMR-AAD-80D1310W-S1-P-C/I/M-G	20KHZ	SMF	1550nm	80KM	DFB/PIN	C/I/M	下載
FMT-AAD-100D1310W-S1-P-C/I/M-G	20KHZ	SMF	1490nm	100KM	DFB/PIN	C/I/M	下載
FMT-AAD-100D1310W-S1-P-C/I/M-G	20KHZ	SMF	1550nm	100KM	DFB/PIN	C/I/M	下載
FMR-AAD-120D1310W-S1-P-C/I/M-G	20KHZ	SMF	1490nm	120KM	DFB/PIN	C/I/M	下載
FMR-AAD-120D1550W-S1-P-C/I/M-G	20KHZ	SMF	1550nm	120KM	DFB/PIN	C/I/M	下載
FMR-AAD-160D1310W-S1-P-C/I/M-G	20KHZ	SMF	1490nm	160KM	DFB/PIN	C/I/M	下載
FMR-AAD-160D1550W-S1-P-C/I/M-G	20KHZ	SMF	1550nm	160KM	DFB/PIN	C/I/M	下載
FMR-AAD-200D1310W-S1-P-C/I/M-G	20KHZ	SMF	1490nm	160KM	DFP/APD	C/I/M	下載
FMR-AAD-200D1550W-S1-P-C/I/M-G	20KHZ	SMF	1550nm	160KM	DFP/APD	C/I/M	下載

　　模拟音頻光纖收發模塊采用高度集成微型模塊化設計，用戶幾乎不需任何外圍電路就可以將CD播放機、調音台、音頻錄放設備、話筒和音頻前置放大器、DVD、機頂盒、非線性編輯設備、音頻信号發生器、或任何AV信号源輸出的模拟音頻信号長距離傳輸到遠方立體聲音響或功放、音頻廣播或擴音設備、家庭影音系統、平闆等離子電視、液晶大屏、顯示器或投影設備或音頻分析處理、采集記錄、監控監視或播出中心。接口自動支持和兼容任何平衡或非平衡、立體聲或單聲道模拟音頻信号。由于采用光纖設計，因此用戶設備的模拟音頻信号不但能夠通過光纖進行遠距離傳輸，而且可以有效的抑制雷電、浪湧信号、靜電沖擊和強電磁波輻射幹擾，而且可實現設備之間的電氣隔離。
　　模拟音頻光纖收發模塊提供可選的RS-232/485/422/TTL/GPIO/CAN/Profibus數據或控制接口，方便光纖兩端設備纖兩端的設備進行互連通信或控制。
　　模拟音頻光纖收發模塊提供可選的高速TTL/GPIO數據或控制信号接口，透明支持任意TTL上層協議。
　　模拟音頻光纖收發模塊提供可選的RS-232接口，透明符合和兼容EIA/TIA-232或CCITV.28總線标準，采用底層轉換技術，透明支持任意RS-232上層協議，支持最大DC～1Mbps(TTL)的工作速率，單段電纜總線長度可達20米。
　　模拟音頻光纖收發模塊提供可選的RS-485接口，透明符合和兼容EIA/TIA-485-A總線标準，采用底層轉換技術和無延遲自動雙向切換技術，透明支持任意RS-485上層協議，支持大DC～2Mbps的總線工作速率，單段電纜總線長度可達1200米，大節點數32/64/128個。
　　模拟音頻光纖收發模塊提供可選的RS-422接口，透明符合和兼容EIA/TIA-422/EIA-530/EIA-449/V.11标準，采用底層轉換技術，透明支持任意RS-422層協議，支持大DC～2Mbps的總線工作速率，單段電纜總線長度可達1200米。
　　模拟音頻光纖收發模塊提供可選的CAN總線接口，透明符合和兼容CAN2.0A/CANB2.0B、ISO11898-2标準、ISO 11898-4 TTCAN标準，采用底層轉換技術和無延遲自動雙向切換技術，透明支持任意DeviceNET、CANopen、 CANopen-Safety等等各種上層協議，支持大5K～125K/1M/2M/5Mbps的總線工作速率，單段電纜總線長度可達5公裡(10Kbps) ，大節點數110個。
　　模拟音頻光纖收發模塊提供可選的Profibus接口，透明符合和兼容Profibus-DP/FMS或Profibus-PA(MBP IEC651158-2)總線标準，采用底層轉換技術和無延遲自動雙向切換技術，透明支持任意Profibus DPV0、DPV1、DPV2上層協議，支持大9.6Kbps～12Mbps/31.25Kbps的總線工作速率，單段電纜總線長度可達1200米，大節點數32/64/128個。
　　模拟音頻光纖收發模塊支持單模、多模單纖，光接口ST、FC、SC、LC可選；也可根據用戶需求提供帶尾纖的光纖收發模塊，尾纖長度可由用戶指定。光纖收發模塊支持各種不同的距離，多模最大0～550米/1公裡 ；單模0～120公裡，光模塊發射波長支持850nm、1310或1550nm波長，支持CWDM波長。光模塊激光器支持FP、DFB或VSCEL，探測器可支持普通PIN或高靈敏度APD。
　　模拟音頻光纖收發模塊+3.3V或5V供電，支持SFP可插拔型、RJ45型、工業接器型、防水連接器型等等封裝。
　　模拟音頻光纖收發模塊提供信号輸入輸出、光纖鏈路失效、電源等狀态指示燈管腳方便用戶維護和故障判斷。
　　模拟音頻光纖收發模塊可根據用戶的應用場合和需求不同而特殊設計，可分爲商業級、工業級等可靠性級别。

◆ 支持點對點連接方式。
◆ 支持平衡或非平衡、立體聲或單聲道模拟音頻信号。
◆ 支持杜比降噪和環繞立體聲技術。
◆ 專業廣播甲級标準。
◆ 超寬音頻動态輸入和輸出。
◆ 支持RS-232/485/422/TTL/GPIO/CAN/Profibus數據或控制接口
◆ 支持單模、多模光纖。
◆ 傳輸距離多模0～550米/1公裡 ；單模0～120公裡。
◆ 發射波長1310～1610nm(單模) ，850/1310nm(多模)。
◆ 光模塊激光器支持FP、DFB或VSCEL。
◆ 光模塊探測器可支持普通PIN或高靈敏度APD。
◆ ST、FC、SC、LC可選(尾纖可選)。
◆ 支持RJ45型封裝。
◆ 支持SFP可插拔型封裝。
◆ 支持工業連接器型封裝。
◆ 支持防水連接器型封裝。
◆ 提供信号輸入輸出、光纖鏈路失效等狀态指示。
◆ +3.3V或5V。
◆ 支持商業級、工業級等可靠性級别。

◆ 模拟音頻
接口數量		1路
信号種類		平衡或非平衡、立體聲或單聲道可選
輸入阻抗		平衡600Ω/47 KΩ，非平衡18KΩ
輸出阻抗		平衡100Ω，非平衡50Ω
輸入、輸出電平範圍		18dBu
信躁比(加權)		90dB
THD+N失真度		0.01 % ， 0dB
輸入、輸出增益差		0dB
頻率響應		+0.1dB，20HZ-20KHZ
通道隔離		80dB，20HZ-20KHZ
◆RS-232/485/422/TTL/GPIO
接口數量		1路可選
RS232/TTL	接口标準	EIA/TIA-232，CCITV.28标準
	通信速率	DC～1Mbps
	通信協議	全透明支持任意RS232協議
	通信方式	正/反向或雙向
RS485/TTL	接口标準	EIA/TIA-485-A總線标準
	通信速率	DC～1Mbps
	通信協議	全透明支持任意RS485協議和所有上層協議
	通信方式	雙向
	最大節點數	128個
	最大距離	1200m
RS422/TTL	接口标準	EIA/TIA-422/EIA-530/EIA-449/V.11
	通信速率	DC～2Mbps
	通信協議	全透明支持任意RS422協議
	通信方式	正/反向或雙向
	最大距離	1200m
◆CAN
接口數量		1路可選
接口标準		任意CAN1.0/CAN2.0/DeviceNet協議标準
CAN總線速率		最大5K～2Mbps
CAN總線最大節點數		110個
CAN總線最大距離		CAN協議距離
通信方式		雙向
◆Profibus
接口數量		1路可選
接口标準		Profibus DP/PA/FMS/RS-485标準
Profibus總線速率		31.25K/9.6K～2Mbps
Profibus總線最大節點數		128個
Profibus總線最大距離		1200m
通信方式		雙向
◆光纖
物理接口		FC/SC/ST/LC，尾纖可選
光纖種類		單模(9/125um)或多模(50/62.5/125um)
光纖數量		單纖
單模光發射波長		1310/1550nm或1270～1610nm CWDM
多模光發射波長		850/1310nm
激光器		VCSEL/FP/DFB/EML
探測器		PIN/APD
傳輸距離		多模最大0～550米/1公裡 ；單模0～120公裡
告警		TTL或OC告警輸出
◆電源輸入/供電方式
+5V或3.3V
◆封裝形式
RJ45封裝
SFP+可插拔性封裝
工業連接器型封裝
防水連接器型封裝
◆工作環境		商業級	工業級
工作溫度		-20℃～+70℃	-40℃～+85℃
濕度		0～95%不結凝	0～95%不結凝
◆外形尺寸
RJ45型封裝		26 X 17 X 13 (長X寬X高)(不包括光接口)
SFP+可插拔型封裝		57.4 X 13.9 X 14 (長X寬X高)(不包括光接口)
工業連接器型封裝		根據實際接插件确定尺寸
防水連接器型封裝		根據實際接插件确定尺寸

江蘇新創模拟音頻光纖收發模塊訂貨型号命名标準：

FMT-AA/AAD-XXD-YYYW/XXXXC/YYYYC/ZZZZC-S/M-1-P-C/I/M-G

FMTR-AA：模拟音頻光纖收發模塊；
FMTR-AAD：模拟音頻數據光纖收發模塊；
FMT：表示模拟音頻發射光纖模塊；
FMR：表示模拟音頻接收光纖模塊；
AAD：表示模拟音頻+RS-232/485/422/TTL/GPIO/CAN/Profibus可選數據或控制接口；

XXD：表示距離；

YYW/XXXXC/YYYYC/ZZZZC：表示長激光器發射波長；
YYW：表示850/1310/1550；
XXXX：表示1270/1290/1310/1330/1350/1370/1390/1410/1430/1450/1470/1490/1510/1530/1550/1570/1590/1610；
YYYY：表示1470/1490/1510/1530/1550/1570/1590/1610；
ZZZZ：表示1270/1290/1310/1330/1350/1370/1390/1410/1430/1450；

M/S1：表示光纖種類及光纖數量；
M：表示多模； S：表示單模；
1：表示單纖；

P：表示模塊封裝形式；
R：RJ45型封裝 S：SFP可插拔型封裝；
I：工業連接器封裝； W：防水連接器型；

C/I/M：表示工作溫度範圍；
C：表示-20～+70℃商業級； I：表示-40～+85℃工業級；

G：表示ROHS兼容；
