YPbPr多路分配模塊是江蘇新創自主研發創新，專門爲YPbPr接口分配或擴展而設計。通過使用本分配模塊，你可以輕松將攝像機、工業照相機或任何視頻源輸出的YPbPr信号同時清晰、無失真的分配成多路信号同時輸出，大大方便了多個用戶同時無延遲使用、觀看或共享同一個視頻圖像信号。分配模塊輸入和輸出接口。自動支持任意分辨率隔行或逐行YPbPr色差、RGB分量高清視頻信号，色差高清最高可支持HDTV1080p/1080i 1920x1080@60Hz分辨率，RGB分量高清最高可支持UXGA 1600x1200@60Hz或 WUXGA 1920x1080@60Hz，最大帶寬500MHz。内置特強的動态圖像處理技術，使得畫面清晰穩定。經過專業的視音頻測試儀嚴格測試，可随機提供詳細測試指标。内置的高性能的兩級粗細抗雷擊保護裝置，支持共模和差模兩種保護模式。高達10KA通流量的第一級粗保護電路能夠有效的降低和抑制雷電、浪湧大信号沖擊；第二級精細保護電路能夠有效去除小信号殘留電壓沖擊及幹擾信号。所有保護電路都采用高可靠、低殘壓、低寄生電容及快速響應保護時間的防雷器件，因而有效的保護了HDcctv通信接口免受雷電及浪湧信号沖擊而損壞，并且不會引起信号畸變和傳輸帶寬下降。

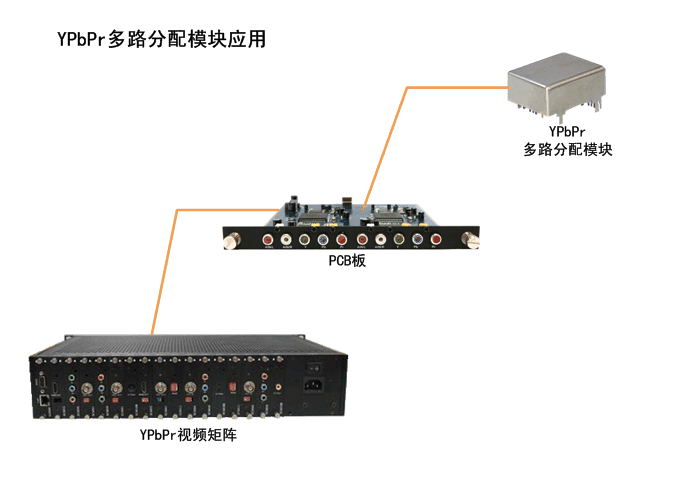

　　YPbPr多路分配模塊采用+3.3 V或5V單一電源供電，支持PCB型DIP/SMT封裝，可直接嵌入或内置焊接在設備内部的PCB上。
　　YPbPr多路分配模塊可根據用戶的應用場合和需求不同而特殊設計，可分爲商業級、工業級等可靠性級别。

◆ 最大支持2/3/4/5/6/7/8路分配輸出。
◆ 兼容支持任意隔行或逐行HDTV YPbPr色差視頻或VESA RGB分量視頻。
◆ 自動識别和配置各種顯示模式。
◆ 支持HDTV 1080p/1080i 1920x1080@60Hz分辨率高清YPbPr色差高清視頻信号。
◆ 支持UXGA 1600x1200或 WUXGA 1920x1080@60Hz分辨率RGB分量高清視頻信号。
◆ 支持最大500MHz模拟帶寬。
◆ 動态圖像處理技術，畫面清晰穩定。
◆ 符合IEC 61643-21防雷标準。
◆ 符合IEC 60664-1和VDE 0110-1電氣間隙和爬電距離标準。
◆ 粗細多級防雷和抗浪湧設計。
◆ 支持共模和差模防雷保護。
◆ 最高10KA(8/20us)的通流量設計。
◆ 低殘壓保護輸出。
◆ 保護響應時間不大于1ns。
◆ 全表面貼裝技術。
◆ +3.3V或5V。
◆ 支持PCB型DIP或SMT封裝。
◆ 支持商業級、工業級等可靠性級别。


江蘇新創YPbPr多路分配模塊訂貨型号命名标準：

YPbPr-M-D-P-1021/31/41/51/61/71/81-D/S-C/I/M

YPbPr-M-D：YPbPr多路分配模塊；
YPbPr：表示YPbPr接口；

P：表示内置防雷器；

1021/31/41/51/61/71/81：表示2/3/4/5/6/7/8路分配輸出；

D/S：表示模塊封裝形式；
D：PCB型DIP雙列直插； S：PCB型SMT貼片；

C/I/M：表示模塊可靠性級别；
C：商業級； I：工業級；
