MIPI-CSI/DSI隔離中繼模塊是江蘇新創自主研發創新，專門爲MIPI-CSI/DSI接口隔離、中繼、防雷擊浪湧保護和抗靜電而設計。CSI/DSI分别是指其承載的是針對手機或平闆等移動設備的Camera或Display應用，即通過使用本隔離中繼模塊，你可以輕松將手機攝像模組的MIPI-CSI信号或手機顯示模組的MIPI-DSI信号與相關外部設備相互電氣隔離。MINI-CSI/DSI信号單組clock最高支持4組lane，單組lane最高傳輸速度爲1Gbps，傳輸4K超高清信号時使用兩組clock進行傳輸。自動支持任意分辨率MIPI-CSI/DSI高清信号，分辨率最高可支持Full Aperture 4K 4096*3112@30Hz，Academy 4K 3656*2664@30Hz，UHDTV 3840*2160@30Hz，UXGA 1600x1200@60Hz，或 WUXGA 1920x1200@60Hz，或支持HDTV 1080p 2048x1080@60Hz。
采用先進的數字隔離技術，MIPI-CSI/DSI信号失真小，信噪比高。内置15KV靜電保護器，可有效防止設備之間由于地不平衡引起的串口損壞及靜電擊穿。内置的高性能的兩級粗細抗雷擊保護裝置，支持共模和差模兩種保護模式。高達10KA通流量的第一級粗保護電路能夠有效的降低和抑制雷電、浪湧大信号沖擊；第二級精細保護電路能夠有效去除小信号殘留電壓沖擊及幹擾信号。所有保護電路都采用高可靠、低殘壓、低寄生電容及快速響應保護時間的防雷器件，因而有效的保護了MIPI-CSI/DSI接口免受雷電及浪湧信号沖擊而損壞，并且不會引起信号畸變和傳輸帶寬下降。具有數字隔離和防雷浪湧雙重保護，使得MIPI-CSI/DSI接口不但免受雷電及浪湧沖擊，而且從電氣上實現了隔離，因此使得設備的MIPI-CSI/DSI接口得到高可靠保護。

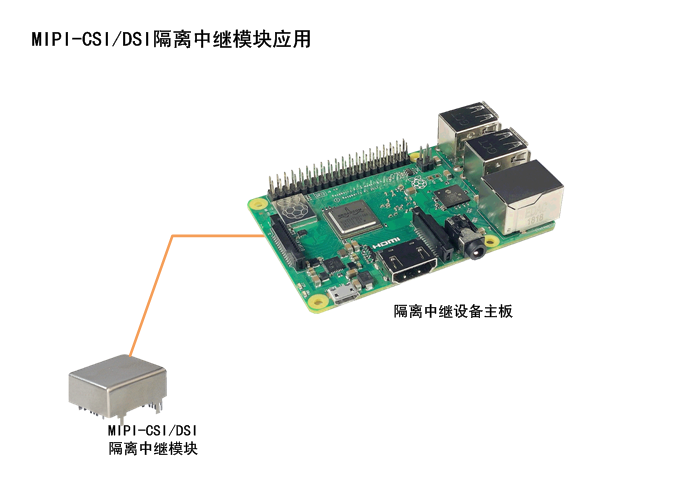

　　MIPI-CSI/DSI隔離中繼模塊采用+3.3/5/12/24VDC單一電源供電，内置電源隔離保護模塊。支持PCB型DIP/SMT封裝，可直接嵌入或内置焊接在設備内部的PCB上。
　　MIPI-CSI/DSI隔離中繼模塊可根據用戶的應用場合和需求不同而特殊設計，可分爲商業級、工業級等可靠性級别。

◆ 支持MIPI-CSI/DSI數字隔離中繼、防雷抗浪湧和抗靜電保護。
◆ 支持MIPI-CSI/DSI高清視頻傳輸。
◆ 兼容支持D-PHY标準。
◆ 自動識别和配置各種顯示模式。
◆ 支持Full Aperture 4K 4096*3112，Academy 4K 3656*2664，UHDTV 3840*2160，UXGA 1600 X 1200/WUXGA1920 X 1200@60Hz， HDTV 1080p 2048x1080@60Hz分辨率。
◆ 單組時鍾最大支持4組lane，單組lane最高支持1Gbps帶寬。
◆ 最大支持24bit顔色深度。
◆ 符合IEC 61000-4-2 ±15KV氣隙放電。
◆ 符合IEC 61000-4-2 ±8kV接觸放電。
◆ 符合人體靜電 ±15KV ESD保護。
◆ 符合IEC 60747-5-2及UL 1577隔離标準。
◆ 符合IEC 61643-21防雷标準。
◆ 符合IEC 60664-1和VDE 0110-1電氣間隙和爬電距離标準。
◆ 高達2500/5000Vrms隔離。
◆ 粗細多級防雷和抗浪湧設計。
◆ 支持共模和差模防雷保護。
◆ 最高10KA(8/20us)的通流量設計。
◆ 低殘壓保護輸出。
◆ 保護響應時間不大于1ns。
◆ 全表面貼裝技術。
◆ +3.3V或5V。
◆ 支持PCB型DIP或SMT封裝。
◆ 支持商業級、工業級等可靠性級别。

江蘇新創MIPI-CSI/DSI隔離中繼模塊訂貨型号命名标準：

MIPI-CSI/DSI-M-I-P-EQ-CDR-D/S-MINI-C/I/M

MIPI-CSI/DSI-M-I：MIPI-CSI/DSI隔離中繼模塊
MIPI-CSI/DSI：表示MIPI-CSI/DSI接口；

P：表示内置防雷浪湧保護器；
EQ：表示内置數字均衡器；
CDR：表示内置抖動去除器；

D/S：表示模塊封裝形式；
D：PCB型DIP雙列直插； S：PCB型SMT貼片；

MINI：表示模塊微型尺寸；

C/I/M：表示模塊可靠性級别；
C：商業級； I：工業級；
