HDCVI

HDCVI光纖收發模塊采用高度集成微型模塊化設計，用戶幾乎不需任何外圍電路就可以將攝像機、工業照相機或任何視頻源輸出的HDCVI信号長距離傳輸到遠方圖像分析處理、采集記錄、監控監視或播出中心。

快速選型

産品概述

性能特點

技術标準

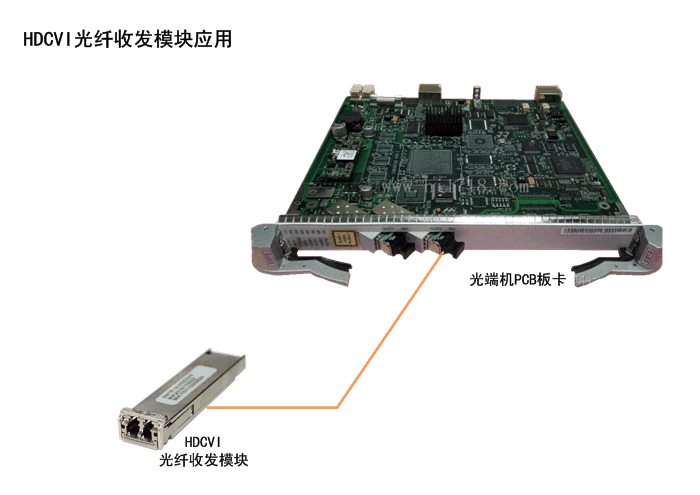

典型應用

典型産品

訂貨型号

HDCVI光纖收發模塊典型産品

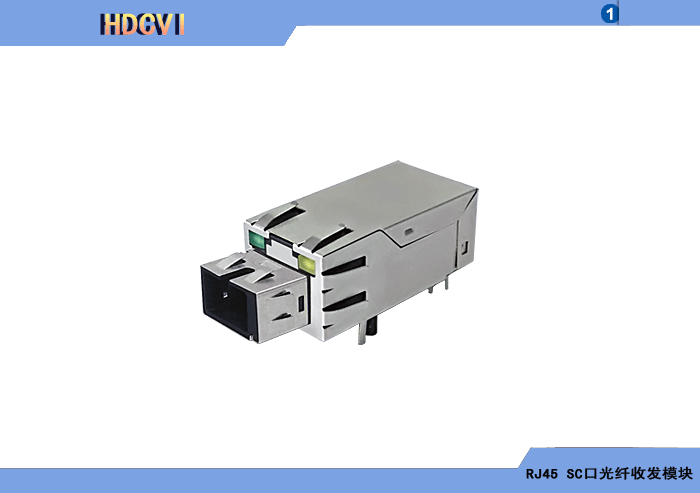

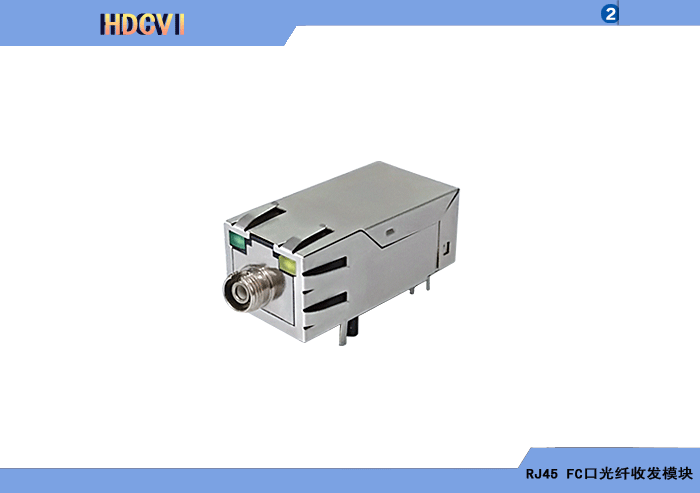

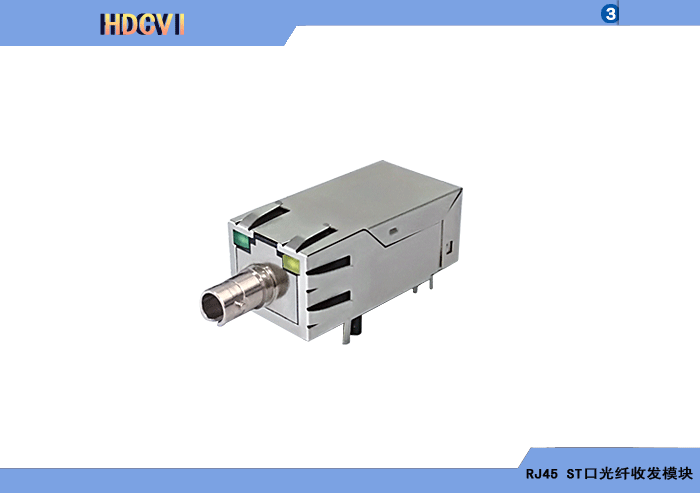

HDCVI RJ45型SC接口	HDCVI RJ45型FC接口			HDCVI RJ45型ST接口

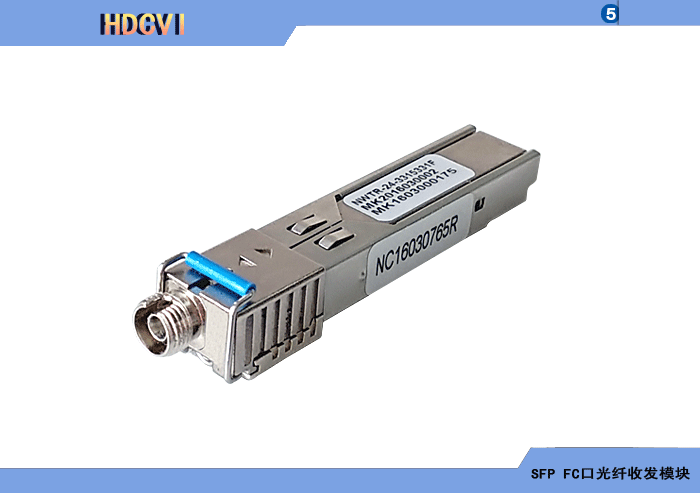

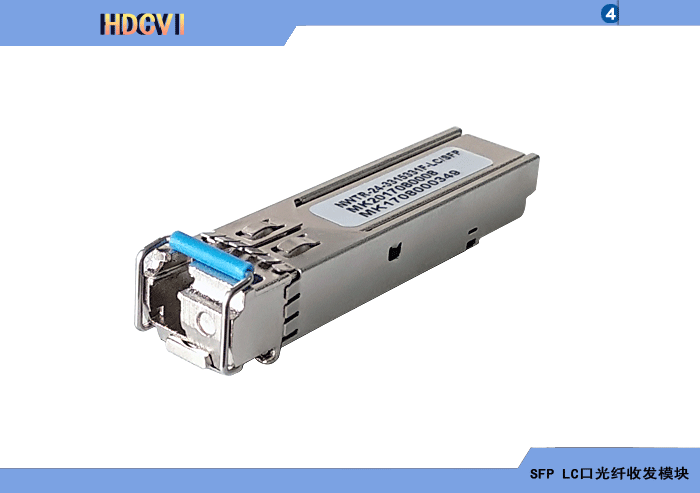

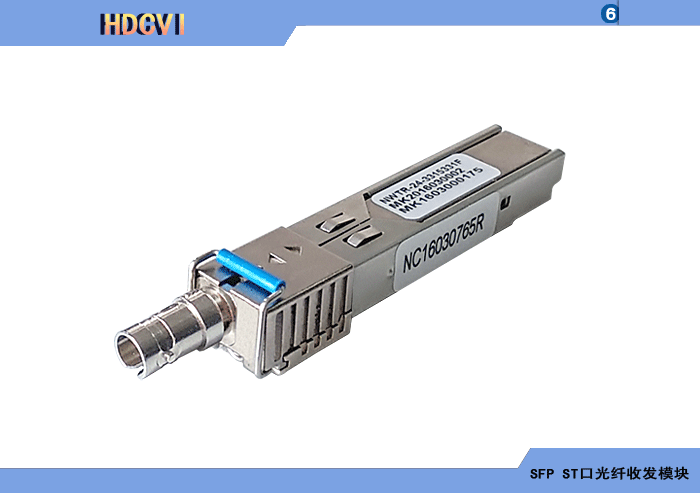

HDCVI SFP型LC接口	HDCVI SFP型FC接口			HDCVI SFP型ST接口

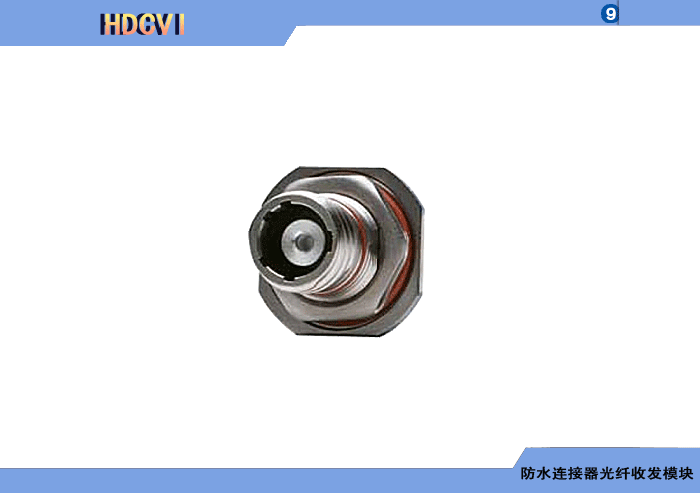

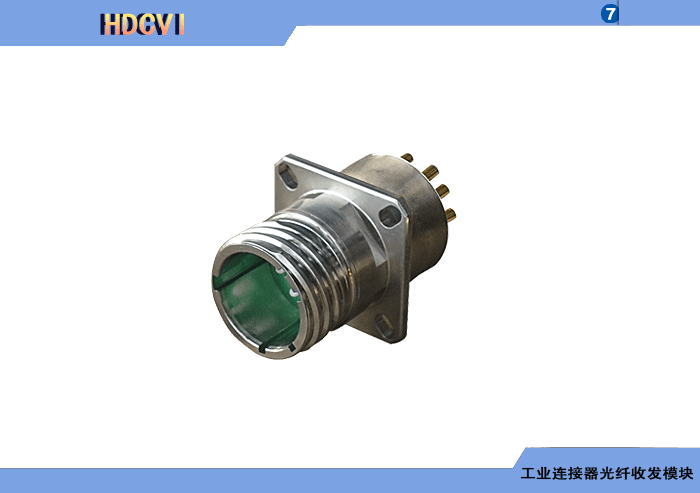

HDCVI工業連接器型	HDCVI 防水連接器型

HDCVI RJ45/SFP/工業/防水連接器型光纖收發模塊，單纖單向
型号	分辨率	光纖	波長	距離	光器件	溫度	手冊
FMT-HDCVI-05D850W-M1-P-C/I/M-G	720/1080P	MMF	850nm	550M	VCSEL	C/I/M	下載
FMR-HDCVI-05D850W-M1-P-C/I/M-G	720/1080P	MMF	850nm	550M	PIN	C/I/M	下載
FMT-HDCVI-1D1310W-M1-P-C/I/M-G	720/1080P	MMF	1310nm	1KM	FP	C/I/M	下載
FMR-HDCVI-1D1310W-M1-P-C/I/M-G	720/1080P	MMF	1310nm	1KM	PIN	C/I/M	下載
FMT-HDCVI-15D1310W-S1-P-C/I/M-G	720/1080P	SMF	1310nm	15KM	DFB	C/I/M	下載
FMR-HDCVI-15D1310W-S1-P-C/I/M-G	720/1080P	SMF	1310nm	15KM	PIN	C/I/M	下載
FMT-HDCVI-30D1310W-S1-P-C/I/M-G	720/1080P	SMF	1310nm	30KM	DFB	C/I/M	下載
FMR-HDCVI-30D1310W-S1-P-C/I/M-G	720/1080P	SMF	1310nm	30KM	DFB	C/I/M	下載
FMT-HDCVI-40D1310W-S1-P-C/I/M-G	720/1080P	SMF	1310nm	40KM	DFB	C/I/M	下載
FMR-HDCVI-40D1310W-S1-P-C/I/M-G	720/1080P	SMF	1310nm	40KM	PIN	C/I/M	下載
FMT-HDCVI-80D1310W-S1-P-C/I/M-G	720/1080P	SMF	1310nm	80KM	DFB	C/I/M	下載
FMR-HDCVI-80D1310W-S1-P-C/I/M-G	720/1080P	SMF	1310nm	80KM	APD	C/I/M	下載
FMT-HDCVI-40D1550W-S1-P-C/I/M-G	720/1080P	SMF	1550nm	40KM	DFB	C/I/M	下載
FMR-HDCVI-40D1550W-S1-P-C/I/M-G	720/1080P	SMF	1550nm	40KM	PIN	C/I/M	下載
FMT-HDCVI-80D1550W-S1-P-C/I/M-G	720/1080P	SMF	1550nm	80KM	DFB	C/I/M	下載
FMR-HDCVI-80D1550W-S1-P-C/I/M-G	720/1080P	SMF	1550nm	80KM	APD	C/I/M	下載
FMT-HDCVI-100D1550W-S1-P-C/I/M-G	720/1080P	SMF	1550nm	100KM	DFB	C/I/M	下載
FMR-HDCVI-100D1550W-S1-P-C/I/M-G	720/1080P	SMF	1550nm	100KM	APD	C/I/M	下載
FMT-HDCVI-120D1550W-S1-P-C/I/M-G	720/1080P	SMF	1550nm	120KM	DFB	C/I/M	下載
FMR-HDCVI-120D1550W-S1-P-C/I/M-G	720/1080P	SMF	1550nm	120KM	APD	C/I/M	下載
FMT-HDCVI-40DXXXXC-S1-P-C/I/M-G	720/1080P	SMF	18XCWDM	40KM	DFB	C/I/M	下載
FMT-HDCVI-40DXXXXC-S1-P-C/I/M-G	720/1080P	SMF	18XCWDM	40KM	PIN	C/I/M	下載
FMT-HDCVI-80DZZZZC-S1-P-C/I/M-G	720/1080P	SMF	18XCWDM	80KM	DFB	C/I/M	下載
FMR-HDCVI-80DZZZZC-S1-P-C/I/M-G	720/1080P	SMF	18XCWDM	80KM	PIN	C/I/M	下載
FMT-HDCVI-100DYYYYC-S1-P-C/I/M-G	720/1080P	SMF	8XCWDM	100KM	DFB	C/I/M	下載
FMR-HDCVI-100DYYYYC-S1-P-C/I/M-G	720/1080P	SMF	8XCWDM	100KM	APD	C/I/M	下載
FMT-HDCVI-120DYYYYC-S1-P-C/I/M-G	720/1080P	SMF	8XCWDM	120KM	DFB	C/I/M	下載
FMR-HDCVI-120DYYYYC-S1-P-C/I/M-G	720/1080P	SMF	8XCWDM	120KM	APD	C/I/M	下載
HDCVI+數據 RJ45/SFP/工業/防水連接器型光纖收發模塊，單纖雙向
型号	分辨率	光纖	波長	距離	光器件	溫度	手冊
FMT-HDCVID-1D1310W-S1-P-C/I/M-G	720/1080P	SMF	1310nm	1KM	FP/PIN	C/I/M	下載
FMR-HDCVID-1D1310W-S1-P-C/I/M-G	720/1080P	SMF	1310nm	1KM	FP/PIN	C/I/M	下載
FMT-HDCVID-15D1310W-S1-P-C/I/M-G	720/1080P	SMF	1310nm	15KM	DFB/PIN	C/I/M	下載
FMR-HDCVID-15D1310W-S1-P-C/I/M-G	720/1080P	SMF	1310nm	15KM	FP/PIN	C/I/M	下載
FMT-HDCVID-30D1310W-S1-P-C/I/M-G	720/1080P	SMF	1310nm	30KM	DFB/PIN	C/I/M	下載
FMR-HDCVID-30D1310W-S1-P-C/I/M-G	720/1080P	SMF	1310nm	30KM	FP/PIN	C/I/M	下載
FMT-HDCVID-40D1310W-S1-P-C/I/M-G	720/1080P	SMF	1310nm	40KM	DFB/PIN	C/I/M	下載
FMR-HDCVID-40D1310W-S1-P-C/I/M-G	720/1080P	SMF	1310nm	40KM	FP/PIN	C/I/M	下載
FMT-HDCVID-80D1310W-S1-P-C/I/M-G	720/1080P	SMF	1550nm	80KM	DFB/ PIN	C/I/M	下載
FMR-HDCVID-80D1310W-S1-P-C/I/M-G	720/1080P	SMF	1310nm	80KM	DFB/APD	C/I/M	下載
FMT-HDCVID-100D1310W-S1-P-C/I/M-G	720/1080P	SMF	1550nm	100KM	DFB/ PIN	C/I/M	下載
FMT-HDCVID-100D1310W-S1-P-C/I/M-G	720/1080P	SMF	1490nm	100KM	DFB/ APD	C/I/M	下載
FMR-HDCVID-120D1310W-S1-P-C/I/M-G	720/1080P	SMF	1550nm	120KM	DFB/ PIN	C/I/M	下載
FMR-HDCVID-120D1550W-S1-P-C/I/M-G	720/1080P	SMF	1490nm	120KM	DFB/APD	C/I/M	下載

　　HDCVI光纖收發模塊采用高度集成微型模塊化設計，用戶幾乎不需任何外圍電路就可以將攝像機、工業照相機或任何視頻源輸出的HDCVI信号長距離傳輸到遠方圖像分析處理、采集記錄、監控監視或播出中心。HDCVI模拟高清視頻分辨率可達1080P或720P。由于采用光纖設計，因此用戶設備的HDCVI信号不但能夠通過光纖進行遠距離傳輸，而且可以有效的抑制雷電、浪湧信号、靜電沖擊和強電磁波輻射幹擾，而且可實現設備之間的電氣隔離。
　　HDCVI光纖收發模塊提供可選的RS-232/485/422/TTL/GPIO/CAN/Profibus數據或控制接口，方便光纖兩端設備纖兩端的設備進行互連通信或控制。
　　HDCVI光纖收發模塊提供可選的高速TTL/GPIO數據或控制信号接口，透明支持任意TTL上層協議。
　　HDCVI光纖收發模塊提供可選的RS-232接口，透明符合和兼容EIA/TIA-232或CCITV.28總線标準，采用底層轉換技術，透明支持任意RS-232上層協議，支持最大DC～1Mbps(TTL)的工作速率，單段電纜總線長度可達20米。
　　HDCVI光纖收發模塊提供可選的RS-485接口，透明符合和兼容EIA/TIA-485-A總線标準，采用底層轉換技術和無延遲自動雙向切換技術，透明支持任意RS-485上層協議，支持大DC～2Mbps的總線工作速率，單段電纜總線長度可達1200米，大節點數32/64/128個。
　　HDCVI光纖收發模塊提供可選的RS-422接口，透明符合和兼容EIA/TIA-422/EIA-530/EIA-449/V.11标準，采用底層轉換技術，透明支持任意RS-422層協議，支持大DC～2Mbps的總線工作速率，單段電纜總線長度可達1200米。
　　HDCVI光纖收發模塊提供可選的CAN總線接口，透明符合和兼容CAN2.0A/CANB2.0B、ISO11898-2标準、ISO 11898-4 TTCAN标準，采用底層轉換技術和無延遲自動雙向切換技術，透明支持任意DeviceNET、CANopen、 CANopen-Safety等等各種上層協議，支持大5K～125K/1M/2M/5Mbps的總線工作速率，單段電纜總線長度可達5公裡(10Kbps) ，大節點數110個。
　　HDCVI光纖收發模塊提供可選的Profibus接口，透明符合和兼容Profibus-DP/FMS或Profibus-PA(MBP IEC651158-2)總線标準，采用底層轉換技術和無延遲自動雙向切換技術，透明支持任意Profibus DPV0、DPV1、DPV2上層協議，支持大9.6Kbps～12Mbps/31.25Kbps的總線工作速率，單段電纜總線長度可達1200米，大節點數32/64/128個。
　　HDCVI光纖收發模塊支持單模、多模單纖，光接口ST、FC、SC、LC可選；也可根據用戶需求提供帶尾纖的光纖收發模塊，尾纖長度可由用戶指定。光纖收發模塊支持各種不同的距離，多模最大0～550米/1公裡 ；單模0～120公裡，光模塊發射波長支持850nm、1310或1550nm波長，支持CWDM波長。光模塊激光器支持FP、DFB或VSCEL，探測器可支持普通PIN或高靈敏度APD。
　　HDCVI光纖收發模塊+3.3V或5V供電，支持SFP可插拔型、RJ45型、工業接器型、防水連接器型等等封裝。
　　HDCVI光纖收發模塊提供信号輸入輸出、光纖鏈路失效、電源等狀态指示燈管腳方便用戶維護和故障判斷。
　　HDCVI光纖收發模塊可根據用戶的應用場合和需求不同而特殊設計，可分爲商業級、工業級等可靠性級别。

◆ 支持點對點連接方式。
◆ 支持HDCVI高清視頻傳輸。
◆ 支持RS-232/485/422/TTL/GPIO/CAN/Profibus數據或控制接口
◆ 支持單模、多模光纖。
◆ 傳輸距離最大，多模最大0～550米/1公裡 ；單模0～120公裡。
◆ 發射波長1310～1610nm(單模) ，850/1310nm(多模)。
◆ 光模塊激光器支持FP、DFB或VSCEL。
◆ 光模塊探測器可支持普通PIN或高靈敏度APD。
◆ ST、FC、SC、LC可選(尾纖可選)。
◆ 支持RJ45型封裝。
◆ 支持SFP可插拔型封裝。
◆ 支持工業連接器型封裝。
◆ 支持防水連接器型封裝。
◆ 提供信号輸入輸出、光纖鏈路失效等狀态指示。
◆ +3.3V或5V。
◆ 支持商業級、工業級等可靠性級别。

◆ HDCVI
接口數量		1路
視頻輸入/輸出阻抗		75Ω，非平衡
視頻輸入/輸出電壓		典型峰-峰值1Vp-p，最大1.5Vp-p
視頻帶寬		最大30/50MHz
◆RS-232/485/422/TTL/GPIO
接口數量		1路可選
RS232/TTL	接口标準	EIA/TIA-232，CCITV.28标準
	通信速率	DC～1Mbps
	通信協議	全透明支持任意RS232協議
	通信方式	正/反向或雙向
RS485/TTL	接口标準	EIA/TIA-485-A總線标準
	通信速率	DC～1Mbps
	通信協議	全透明支持任意RS485協議和所有上層協議
	通信方式	雙向
	最大節點數	128個
	最大距離	1200m
RS422/TTL	接口标準	EIA/TIA-422/EIA-530/EIA-449/V.11
	通信速率	DC～2Mbps
	通信協議	全透明支持任意RS422協議
	通信方式	正/反向或雙向
	最大距離	1200m
◆CAN
接口數量		1路可選
接口标準		任意CAN1.0/CAN2.0/DeviceNet協議标準
CAN總線速率		最大5K～2Mbps
CAN總線最大節點數		110個
CAN總線最大距離		CAN協議距離
通信方式		雙向
◆Profibus
接口數量		1路可選
接口标準		Profibus DP/PA/FMS/RS-485标準
Profibus總線速率		31.25K/9.6K～2Mbps
Profibus總線最大節點數		128個
Profibus總線最大距離		1200m
通信方式		雙向
◆光纖
物理接口		FC/SC/ST/LC，尾纖可選
光纖種類		單模(9/125um)或多模(50/62.5/125um)
光纖數量		單纖
單模光發射波長		1310/1550nm或1270～1610nm CWDM
多模光發射波長		850/1310nm
激光器		VCSEL/FP/DFB/EML
探測器		PIN/APD
傳輸距離		多模最大0～550米/1公裡 ；單模0～120公裡
告警		TTL或OC告警輸出
◆電源輸入/供電方式
+5V或3.3V
◆封裝形式
RJ45封裝
SFP+可插拔性封裝
工業連接器型封裝
防水連接器型封裝
◆工作環境		商業級	工業級
工作溫度		-20℃～+70℃	-40℃～+85℃
濕度		0～95%不結凝	0～95%不結凝
◆外形尺寸
RJ45型封裝		26 X 17 X 13 (長X寬X高)(不包括光接口)
SFP+可插拔型封裝		57.4 X 13.9 X 14 (長X寬X高)(不包括光接口)
工業連接器型封裝		根據實際接插件确定尺寸
防水連接器型封裝		根據實際接插件确定尺寸

江蘇新創HDCVI光纖收發模塊訂貨型号命名标準：

FMT-HDCVI/HDCVID-XXD-YYYW/XXXXC/YYYYC/ZZZZC-S/M-1-P-C/I/M-G

FMTR-HDCVI：HDCVI光纖收發模塊；
FMTR-HDCVID：HDCVI數據光纖收發模塊；
FMT：表示HDCVI發射光纖模塊；
FMR：表示HDCVI接收光纖模塊；
HDCVID：表示HDCVI+RS-232/485/422/TTL/GPIO/CAN/Profibus可選數據或控制接口；

XXD：表示距離；

YYW/XXXXC/YYYYC/ZZZZC：表示長激光器發射波長；
YYW：表示850/1310/1550；
XXXX：表示1270/1290/1310/1330/1350/1370/1390/1410/1430/1450/1470/1490/1510/1530/1550/1570/1590/1610；
YYYY：表示1470/1490/1510/1530/1550/1570/1590/1610；
ZZZZ：表示1270/1290/1310/1330/1350/1370/1390/1410/1430/1450；

M/S1：表示光纖種類及光纖數量；
M：表示多模； S：表示單模；
1：表示單纖；

P：表示模塊封裝形式；
R：RJ45型封裝 S：SFP可插拔型封裝；
I：工業連接器封裝； W：防水連接器型；

C/I/M：表示工作溫度範圍；
C：表示-20～+70℃商業級； I：表示-40～+85℃工業級；

G：表示ROHS兼容；
