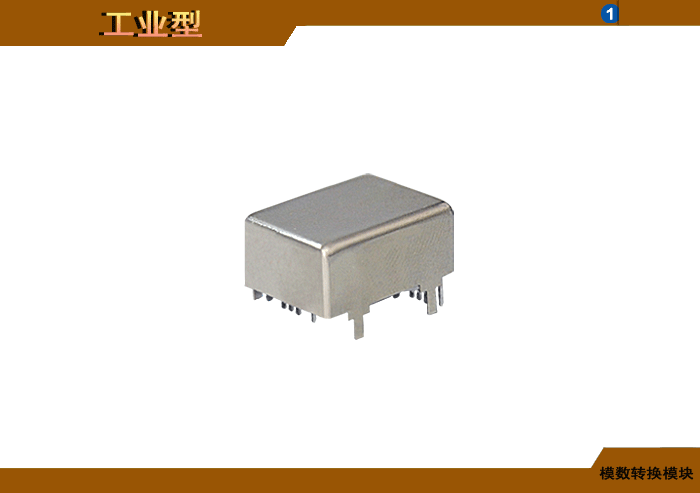

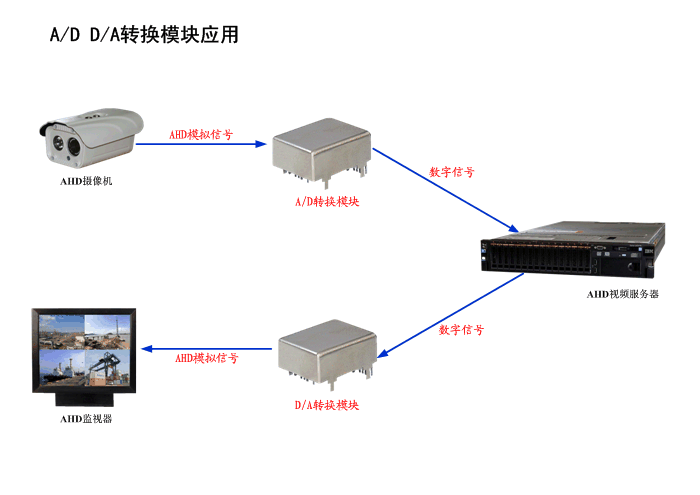

AHD模數轉換模塊 是江蘇新創自主研發創新，專門爲AHD接口A/D、D/A模數轉換而設計。通過使用本A/D模拟數字轉換、你可以輕松攝像機、工業照相機或任何視頻源輸出的AHD模拟信号轉成8/10bit數字信号以便圖像信号數據采集、儲存、分析加工和處理；或通過D/A數字模拟轉換模塊，將已經分析加工和處理好的數字信号信号合成标準的模拟AHD信号。AHD模拟高清視頻分辨率可達1080P或720P。采用先進的高速數字隔離技術，其傳輸速度和熱穩定性遠高于普通的光電隔離器；内置15KV靜電保護器，可有效防止設備之間由于地不平衡引起的串口損壞及靜電擊穿。内置的高性能的兩級粗細抗雷擊保護裝置，支持共模和差模兩種保護模式。高達10KA通流量的第一級粗保護電路能夠有效的降低和抑制雷電、浪湧大信号沖擊；第二級精細保護電路能夠有效去除小信号殘留電壓沖擊及幹擾信号。所有保護電路都采用高可靠、低殘壓、低寄生電容及快速響應保護時間的防雷器件，因而有效的保護了AHD通信接口免受雷電及浪湧信号沖擊而損壞，并且不會引起信号畸變和傳輸帶寬下降。數字隔離中繼器和防雷器的雙重保護，使得AHD通信接口不但免受雷電及浪湧沖擊，而且從電氣上實現了隔離，因此使得設備的AHD通信接口得到高可靠保護。
　　AHD模數轉換模塊采用+3.3 V或5V單一電源供電，内置電源隔離保護模塊。支持PCB型DIP/SMT封裝，可直接嵌入或内置焊接在設備内部的PCB上。
　　AHD模數轉換模塊可根據用戶的應用場合和需求不同而特殊設計，可分爲商業級、工業級等可靠性級别。

◆ 支持AHDA/D模拟數字、D/A數字模拟轉換。
◆ 符合IEC 61000-4-2±15KV氣隙放電。
◆ 符合IEC 61000-4-2 ±8kV接觸放電。
◆ 符合人體靜電±15KV ESD保護。
◆ 符合IEC 60747-5-2及UL 1577隔離标準。
◆ 符合IEC 61643-21防雷标準。
◆ 符合IEC 60664-1和VDE 0110-1電氣間隙和爬電距離标準。
◆ 高達2500/5000Vrms隔離。
◆ 粗細多級防雷和抗浪湧設計。
◆ 支持共模和差模防雷保護。
◆ 最高10KA(8/20us)的通流量。
◆ 全表面貼裝技術。
◆ +3.3V或5V。
◆ 支持PCB型DIP或SMT封裝。
◆ 支持商業級、工業級等可靠性級别。

江蘇新創AHD模數轉換模塊訂貨型号命名标準：

AHD-M-AD/DA-8/10-60/100-D/S-C/I/M

AHD-M-AD/DA：AHD模拟/數字或數字/模塊轉換模塊；
AHD：表示AHD接口；
AD：表示模拟/數字轉換；
DA：表示數字/模拟轉換；

8/10：數字視頻比特位寬；
8：表示8比特；
10：表示10比特；

60/100：最大時鍾速率；
60：表示60Mbps；
100：表示100Mbps；

D/S：表示模塊封裝形式；
D：PCB型DIP雙列直插； S：PCB型SMT貼片；

C/I/M：表示模塊可靠性級别；
C：商業級； I：工業級；
